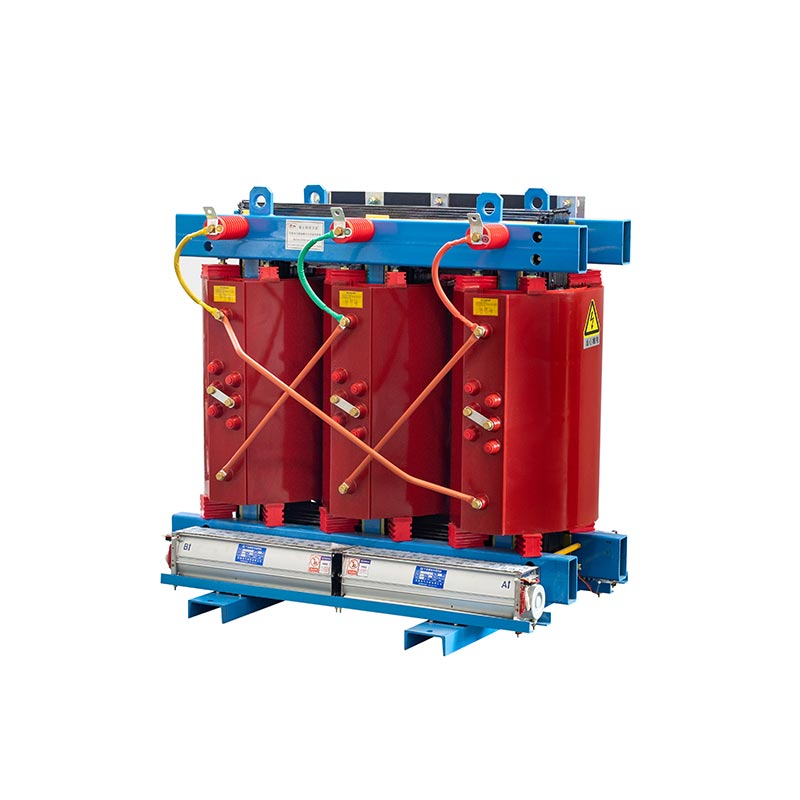

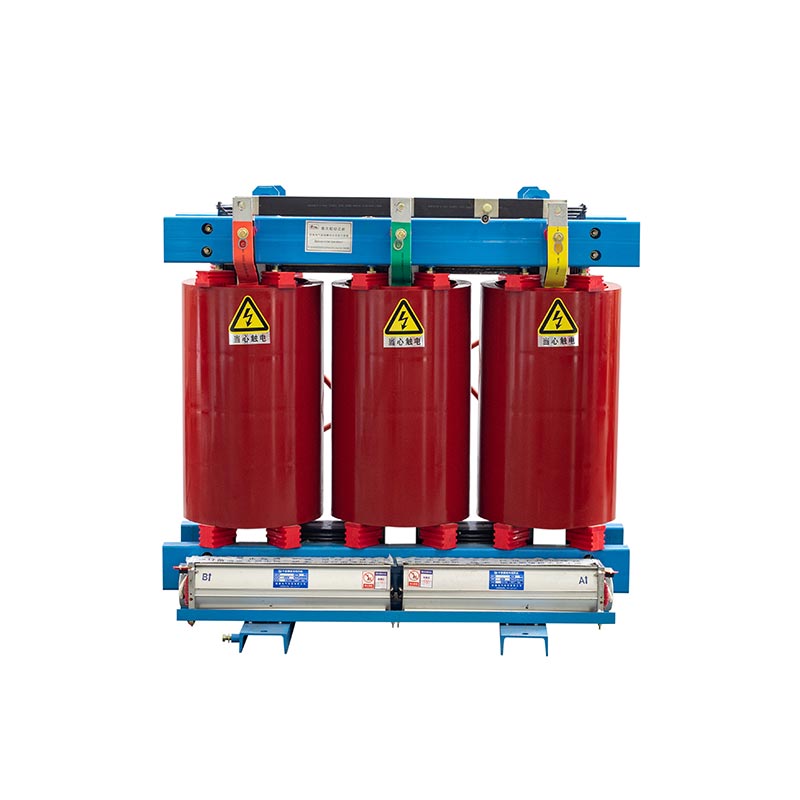

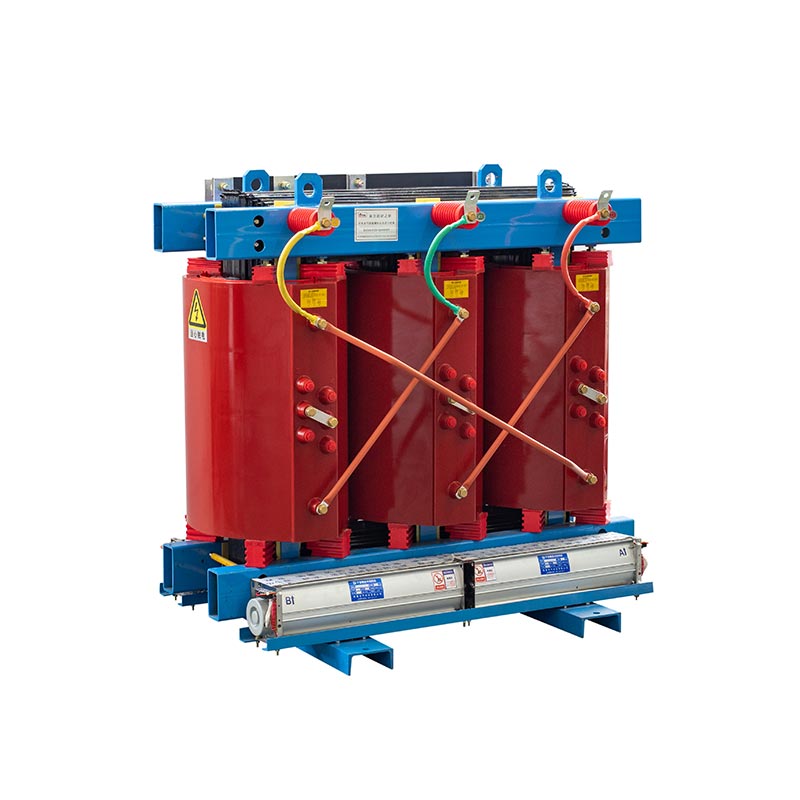

Transformateur de distribution de type sec moulé en résine époxy

Principales caractéristiques

En raison de ses caractéristiques structurelles uniques et de ses excellents matériaux isolants, les transformateurs de distribution de type sec moulés en résine époxy possèdent les avantages notables suivants.
Sans huile, ignifuge, résistant au feu: L'intérieur ne contient pas d'huile isolante. Il utilise matériaux isolants solides tels que la résine époxy, éliminant fondamentalement les risques d'incendie, d'explosion et d'huile fuite.
Sécurité environnementale: Exempt de substances toxiques. Même s'il est endommagé, il ne polluera pas le environnement.
L'entretien est simple: Contrairement aux transformateurs immergés dans l’huile, il n’est pas nécessaire de vérifier régulièrement niveau et qualité de l'huile. La charge de travail de maintenance est faible.
Installation flexible: Il a de faibles exigences en matière de fondation d'installation et peut être installé à le centre de charge, réduisant ainsi les pertes en ligne.
Résistant à l'humidité et à la saleté: Les bobinages ayant subi un traitement particulier possèdent excellentes propriétés de résistance à l'humidité et à la corrosion.

Sur la base de ces caractéristiques, les scénarios d'application des transformateurs de distribution de type sec moulés en résine époxy sont également très étendu.

Application

Bâtiments commerciaux et civils: Immeubles de grande hauteur, centres commerciaux, hôpitaux, écoles, données centres, etc
Transports publics et infrastructures: Aéroports, quais, stations de métro, plateformes pétrolières, etc
Installations industrielles: Ateliers d'usine, équipements de machines CNC, etc. dans les zones à feu élevé exigences de prévention.
Nouveaux champs d'énergie: Énergie solaire, éolienne, etc. systèmes d'énergie verte

Spécification standard

1. Spécification applicable : CEI 60076 / IEEE
2. Capacité nominale : jusqu'à 4000 KVA
3. Tension primaire : jusqu'à 35 kV
4. Tension secondaire : 380/400/415V ou personnalisée
5. Matériaux d'enroulement : Cuivre/Aluminium
6. Augmentation de la température : 90 -100 ℃ ou personnalisé
7. Méthode de refroidissement : ONAN8. Fréquence : 50 Hz/60 Hz.
9. Tension des robinets : ±5 % / ±2x2,5 % ou personnalisé
10. groupe de vecteurs : Dyn11 / Yyn0 / Yd11

Classe d'isolation

Le transformateur de distribution de type sec moulé en résine époxy a trois classes d'isolation générales. La principale caractéristique de l'isolation doit fournir une rigidité diélectrique et résister à certaines limites thermiques. Les classes d'isolation sont

Norme européenne (CEI 60076) :

Classe A : Température maximale du bobinage de 105°C.
Classe E : Température maximale du bobinage de 120°C.
Classe B : Température maximale du bobinage de 130°C.
Classe F : Température maximale du bobinage de 155°C.
Classe H : Température maximale du bobinage de 180°C.
Classe C : Température maximale du bobinage de 220°C.

Norme américaine (ANSI/IEEE C57.12.01) :

Classe 105 : Température maximale du bobinage de 105°C.
Classe 150 : Température maximale du bobinage de 150°C.
Classe 220 : Température maximale du bobinage de 220°C.

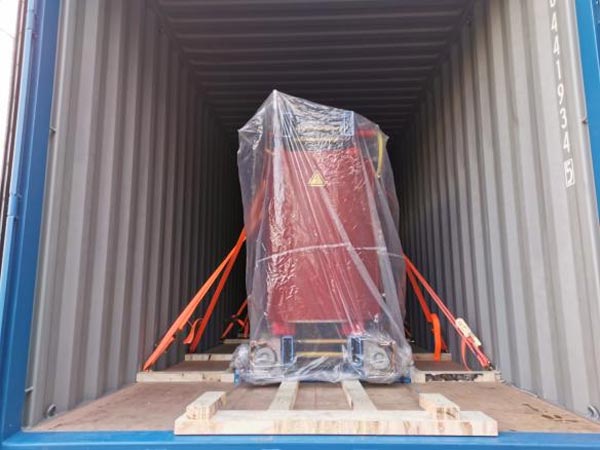

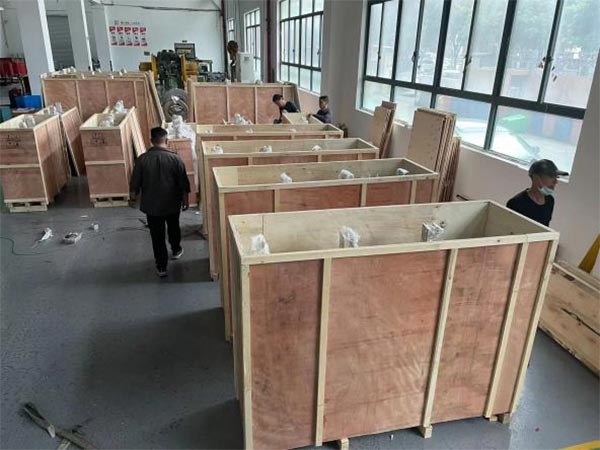

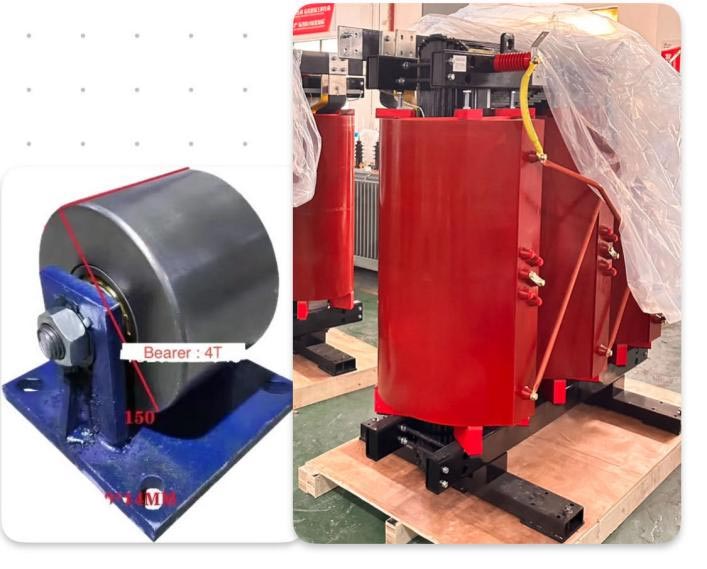

Méthode de paquet

Veuillez fournir les informations suivantes et nous serons en mesure d'offrir de meilleurs services.

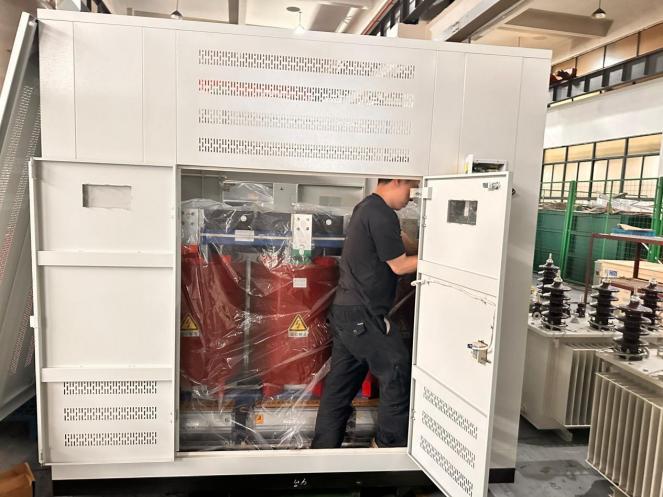

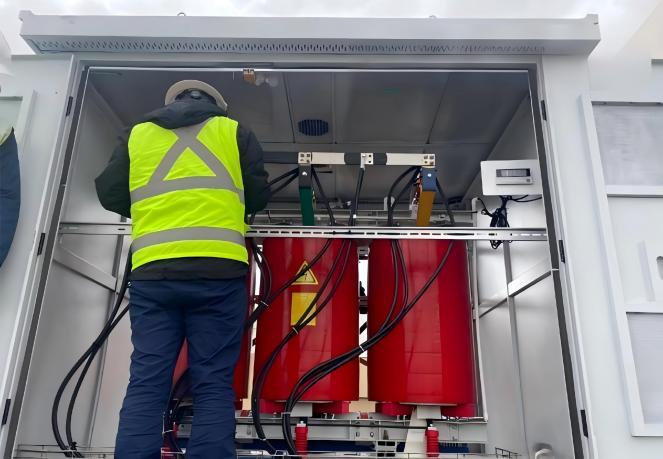

Scénarios d'application du produit

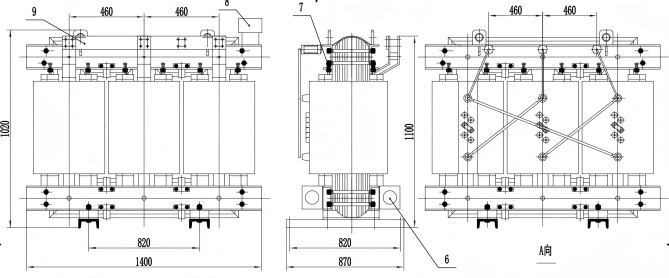

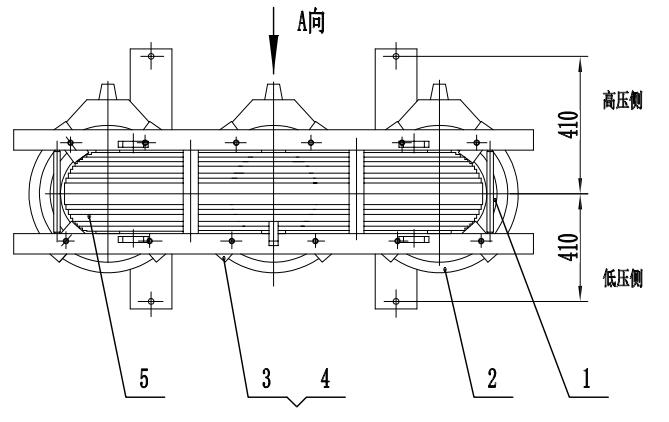

Paramètres techniques du produit

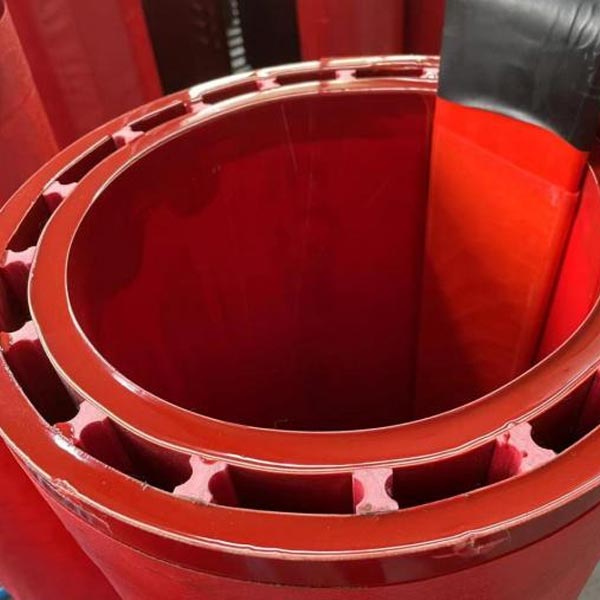

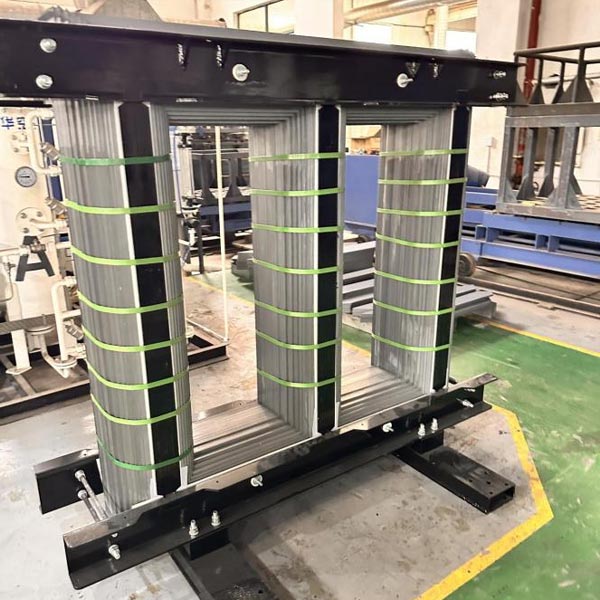

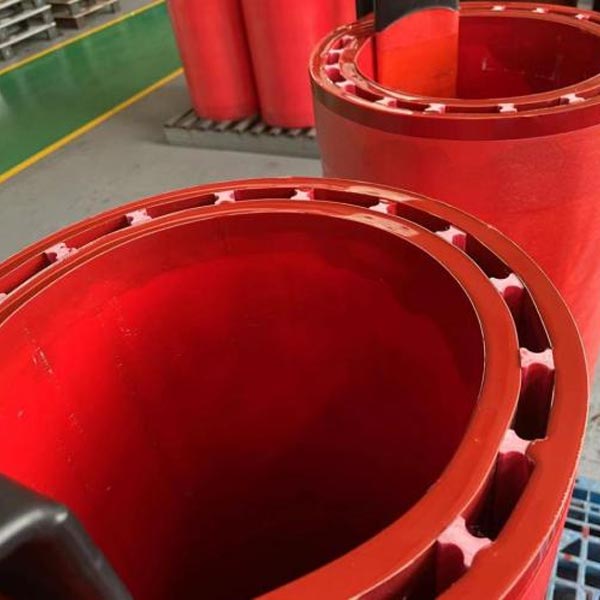

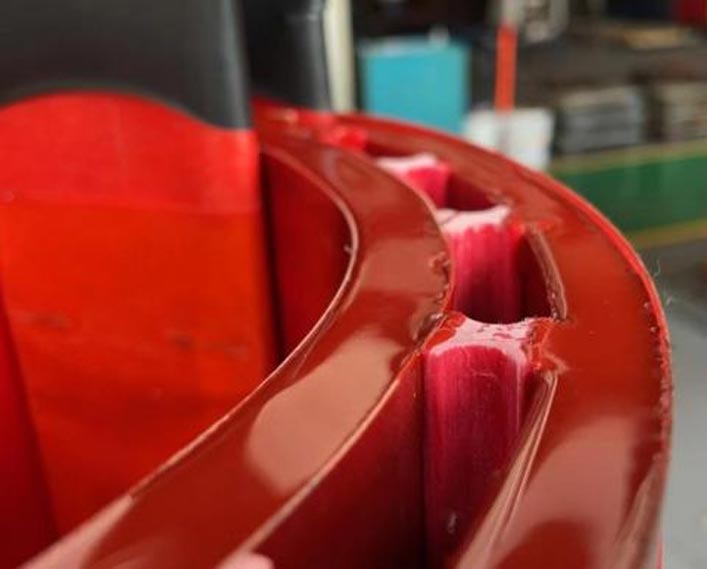

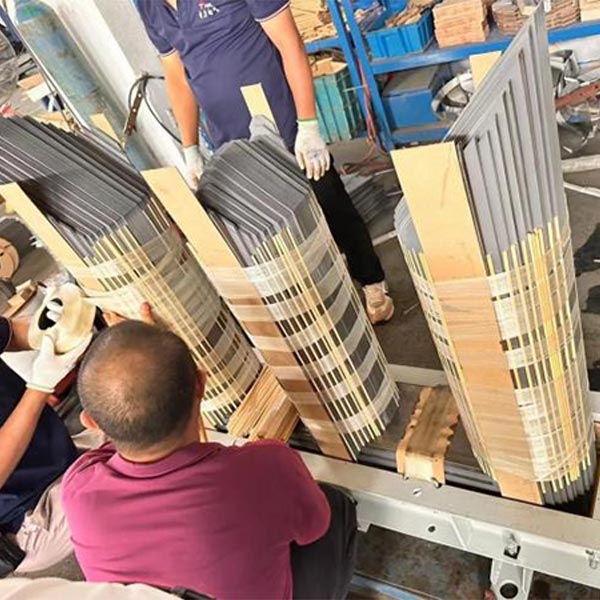

Production

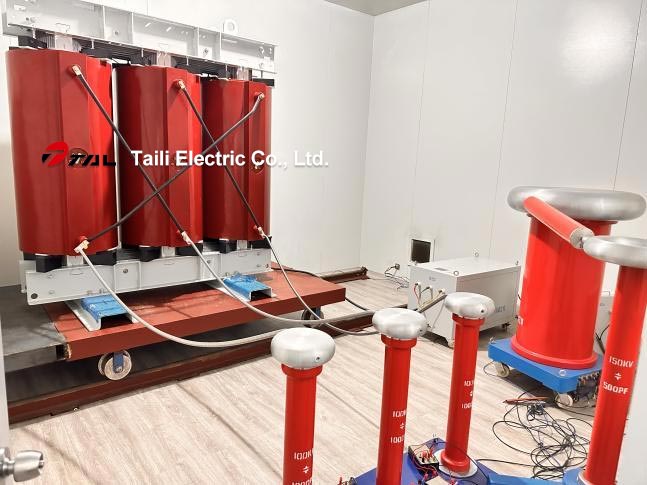

Test

Tests de routine :

· Mesure du rapport de tension et contrôle du déphasage
· Test de résistance d'isolement
· Mesure de la résistance des enroulements
· Test de tenue en tension
· Induire un test de tenue aux surtensions
· Mesure de la perte à vide et du courant d'excitation
· Mesure de l'impédance de court-circuit et de la perte de charge
· Mesure du rapport de tension et contrôle du déphasage
· Test de résistance d'isolement
· Mesure de la résistance des enroulements
· Test de tenue en tension
· Induire un test de tenue aux surtensions
· Mesure de la perte à vide et du courant d'excitation
· Mesure de l'impédance de court-circuit et de la perte de charge

Essais de types

· Test d'impulsion d'éclairage
· Test d'échauffement
