Transformateur de type immergé dans l'huile

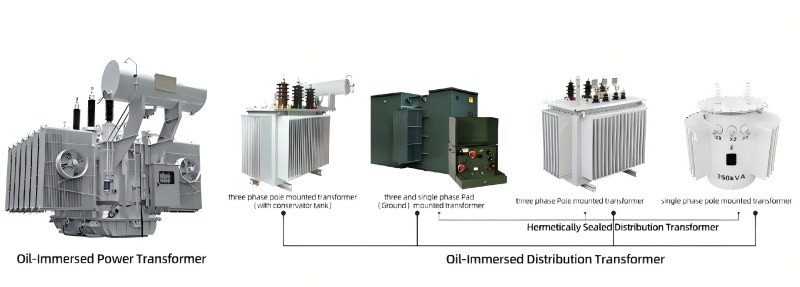

TAILI est un fabricant et fournisseur de transformateurs immergés dans l'huile. Nos produits sonttransformateurs de puissancedans lequel le noyau de fer et les enroulements (bobines) sont complètement immergés dans une huile isolante spécialement formulée (huile de transformateur), l'huile servant de principal moyen d'isolation et de refroidissement.

Principaux composants structurels :

1. Corps du transformateur

Noyau : Un chemin magnétique formé par l’empilement de tôles d’acier au silicium, mis à la terre.

Bobinage : bobines haute et basse tension constituées de fils de cuivre ou d'aluminium, composant essentiel pour générer la conversion électromagnétique.

2. Réservoir d'huile et huile isolante

Réservoir d'huile : Soudé avec des plaques d'acier, capables de contenir le corps du transformateur et l'huile isolante, nécessitant une étanchéité.

Huile isolante : généralement de l’huile minérale. Fournit des fonctions d’isolation, de dissipation thermique et d’extinction d’arc.

3. Système de refroidissement

S'appuyant sur la convection naturelle de l'huile ou sur la circulation forcée, la chaleur est transportée de l'intérieur vers les dispositifs de dissipation thermique du réservoir d'huile.

Méthodes de refroidissement courantes :

· ONAN (oil-immerd self-cooling) : Dissipation thermique par convection naturelle de l'huile et de l'air (parois du caisson ou ailettes de dissipation thermique). Convient aux transformateurs de petite et moyenne taille.

· ONAF (refroidissement par air immergé dans l'huile) : installez des ventilateurs sur les dispositifs de dissipation thermique pour forcer le refroidissement par air. Augmente la capacité.

· OFAF (fort refroidissement par air d'huile) : utilisez des pompes à huile pour forcer la circulation de l'huile et renforcer le refroidissement par air forcé. Utilisé pour les gros transformateurs.

· OFWF (fort refroidissement par eau à l'huile) : utilisez des pompes à huile pour forcer la circulation de l'huile et refroidir l'huile chaude à travers des refroidisseurs d'eau. Transformateurs forgés ou zones avec un approvisionnement en eau suffisant.

4. Système de protection et de surveillance :

· Réservoir d'huile (coussin d'huile) : Ajuste le volume d'huile en fonction des changements de température, réduit la zone de contact entre l'huile et l'air et retarde le vieillissement de l'huile.

· Absorbeur (reniflard) : contient du gel de silice, absorbant l'humidité de l'air entrant dans le réservoir d'huile.

· Relais de gaz (relais de gaz) : installé sur le tuyau d'huile, lorsqu'un défaut mineur se produit en interne ou qu'un défaut grave provoque une augmentation du débit d'huile, il envoie un signal ou se déclenche. La protection non électrique la plus importante.

· Tube antidéflagrant (soupape de surpression) : lorsque la pression interne augmente fortement, brise la membrane antidéflagrante ou ouvre la vanne pour relâcher la pression, empêchant ainsi le réservoir d'huile d'exploser.

· Thermomètre : surveille la température supérieure de l'huile.

· Indicateur de niveau d'huile : Indique le niveau d'huile dans le réservoir d'huile.

Par rapport aux transformateurs de type sec, les avantages des transformateurs immergés dans l’huile sont :

1. Plus grande capacité et niveau de tension plus élevé

2. Efficacité de dissipation thermique élevée et forte capacité de surcharge

3. Longue durée de vie d'isolation et haute fiabilité

4. Bonnes performances économiques

5. Niveau de bruit relativement faible

6. Technologie de maintenance mature

Quand choisir un transformateur immergé dans l’huile ?

1. Niveau de tension élevé (au-dessus de 35 kV).

2. Exigence de grande capacité (plus de 2000 kVA).

3. Installé en extérieur ou en indépendantsous-stations, avec de bonnes conditions d'isolation contre le feu.

4. Sensible au coût d’investissement initial et doté de capacités d’exploitation et de maintenance suffisantes.

5. Scénarios extérieurs avec des exigences strictes en matière de bruit de fonctionnement.
