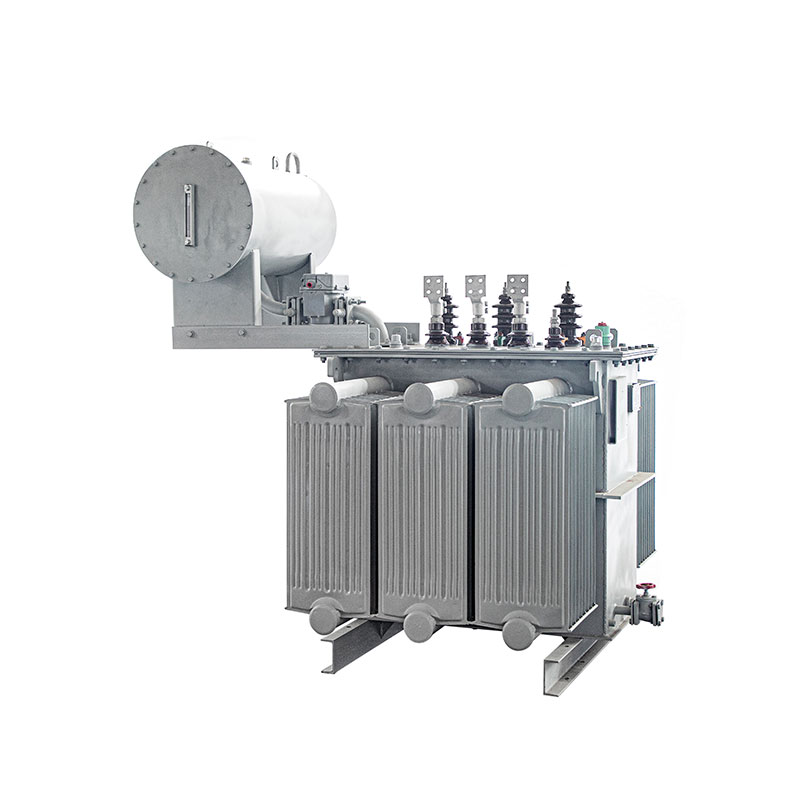

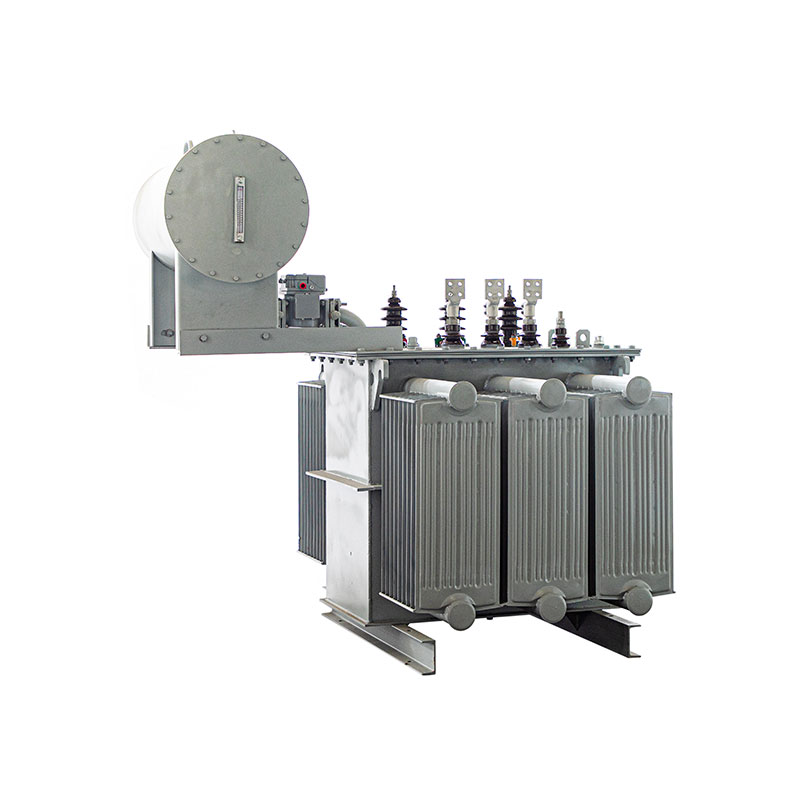

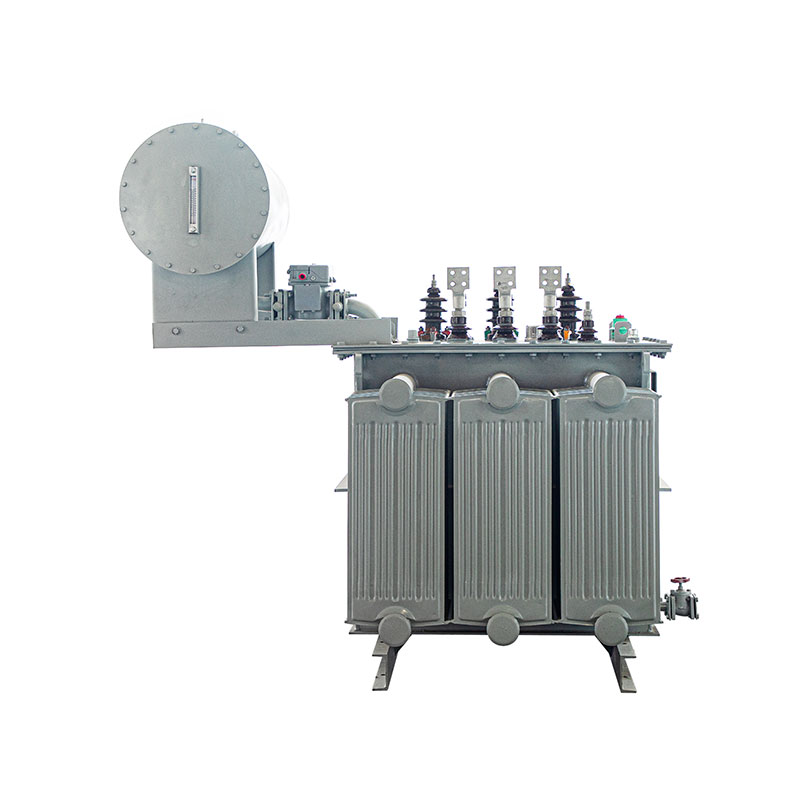

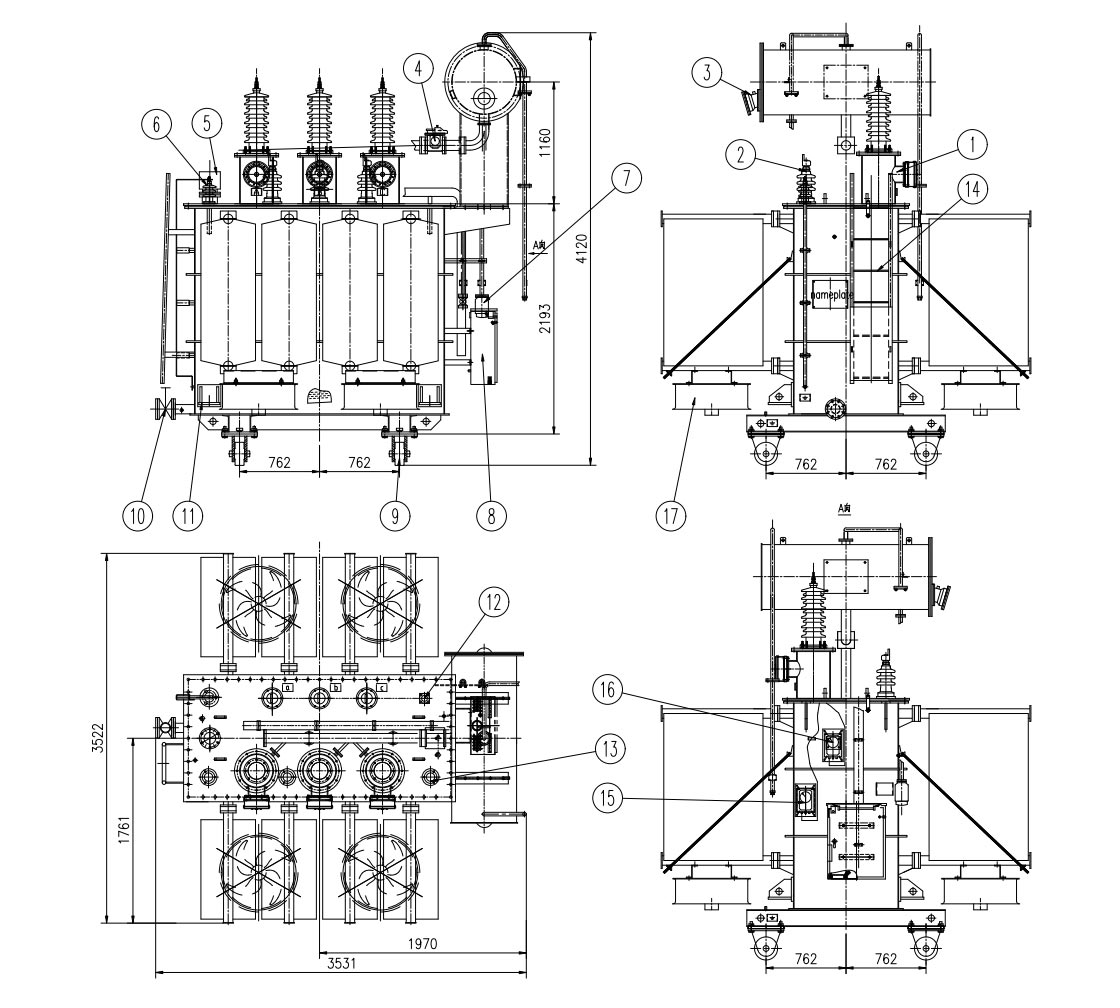

Transformateur de puissance triphasé de type immergé dans l'huile

Si vous recherchez un fournisseur fiable de transformateur de puissance triphasé de type immergé dans l'huile et que vous souhaitez développer une coopération à long terme, veuillez choisir TAILI, car nous avons une riche expérience et pouvons proposer des produits avancés ainsi que des services complets.

Spécification standard

1. Spécification applicable : CEI 60076 / IEEE

2. Capacité nominale : jusqu'à 3 150 kVA

3. Tension primaire : jusqu'à 66 kV

4. Tension secondaire : 0,4/6,3/10,5/35kV ou personnalisée

5, matériaux d'enroulement : cuivre/aluminium

6. Augmentation de la température : 65 °C

7. Méthode de refroidissement : ONAN/ONAF

8. Fréquence : 50 Hz/60 Hz.

9. Tension des robinets : ±2x2,5 % / ±3x2,5 % / ±8x1,5 % ou personnalisée

10.groupe vectoriel : Yd11 / YNd11 / Dyn11 / YN

Vidéo

Veuillez fournir les informations suivantes et nous serons en mesure d'offrir de meilleurs services.

La maintenance des transformateurs de puissance triphasés de type immergé dans l'huile est une tâche systématique, visant à garantir un fonctionnement sûr et fiable. et fonctionnement efficace des transformateurs et prolonger leur durée de vie.

Inspection et surveillance quotidiennes

1. Contrôle du niveau d'huile

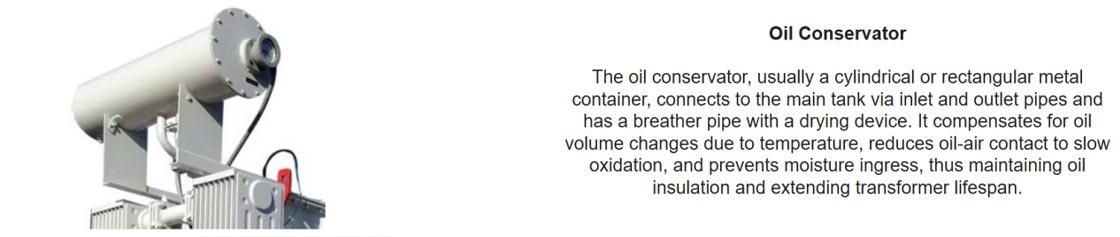

Vérifiez si le niveau d'huile du corps du transformateur et du réservoir d'huile (réservoir d'huile) est conforme à la norme. plage d'échelle de température.

Anomalies et manipulation :

Niveau d'huile excessif : cela peut être dû à des défauts internes générant du gaz ou à une température ambiante élevée provoquant de l'huile. expansion. Vérifiez si le reniflard est bloqué et analysez la cause.

Niveau d'huile insuffisant : cela peut être dû à une fuite d'huile ou à des défauts internes anormaux. Localisez immédiatement et Corrigez le point de fuite et remplissez rapidement l'huile isolante qualifiée de la même marque et du même modèle.

2. Contrôle de la température de l'huile

Surveillez l'indicateur de température et vérifiez si la température supérieure de l'huile est normale (généralement ne dépassant pas 85℃), et comparez-le avec les données de fonctionnement historiques.

Anomalies et manipulation : Si la température de l'huile augmente anormalement, cela peut être dû à une surcharge, au dispositif de refroidissement. panne, surchauffe interne (telle qu'un mauvais contact du noyau de fer, de l'enroulement ou du changeur de prises), etc. La cause doit être immédiatement identifié et traité.

3. Inspection des fuites d'huile

Inspectez soigneusement toutes les surfaces d'étanchéité, les soudures, les bagues, les vannes, les relais de gaz et autres pièces du transformateur pour toute trace de fuite d'huile.

Traitement : Si une fuite est détectée, elle doit être traitée immédiatement. Une fuite mineure peut être résolue en serrant les boulons. Une fuite d'huile importante nécessite une coupure de courant pour le remplacement des composants d'étanchéité ou le soudage.

4. Couleur et état de l’huile isolante

Observez la couleur de l'huile à travers la jauge de niveau d'huile.

Normal : Transparent, jaune clair.

Anormal : Si la couleur devient plus foncée ou noire, cela peut indiquer une détérioration de l'huile ou des défauts internes tels que des arcs ou des surchauffe.

5. Inspection du son (bruit)

Contenu : Lorsque le transformateur fonctionne normalement, il émet un son électromagnétique « bourdonnant » uniforme.

Anomalies et manipulation :

Son accru et uniforme : cela peut indiquer une surcharge ou une tension excessive.

Crépitements ou éclats inégaux : il y a une décharge locale ou une rupture d'isolation à l'intérieur.

Bruit inégal : cela peut être dû à des attaches à noyau de fer desserrées.

Si des sons anormaux sont détectés, une surveillance renforcée doit être effectuée. En cas de nécessité, le courant doit être coupé hors pour inspection.

6. Inspection des bagues

Vérifiez si les surfaces des traversées haute et basse tension sont propres et recherchez d'éventuelles fissures, dommages ou marques de décharge.

Traitement : Si les surfaces sont sales, elles doivent être nettoyées. En cas de fissures ou de décharges importantes, le les bagues doivent être remplacées.

7. Inspection du respirateur (absorbeur d'humidité)

Contenu : Vérifiez la couleur du gel de silice. Le gel de silice sec est bleu et devient rose lorsqu’il est saturé d’humidité.

Procédure : Lorsque plus des 2/3 du gel de silice devient rose, il doit être remplacé. S'il y a de l'huile dans la coupelle d'huile, vérifiez si le niveau d'huile est normal.

8. Inspection du système de refroidissement

Contenu : Pour les transformateurs refroidis par air, vérifier si les ventilateurs fonctionnent normalement ; pour refroidissement à l'huile/refroidissement à l'eau transformateurs, vérifiez les conditions de fonctionnement des pompes à huile, des pompes à eau, des ventilateurs et toute fuite dans les refroidisseurs.

Manipulation : Corrigez rapidement tout défaut pour assurer une bonne dissipation de la chaleur.

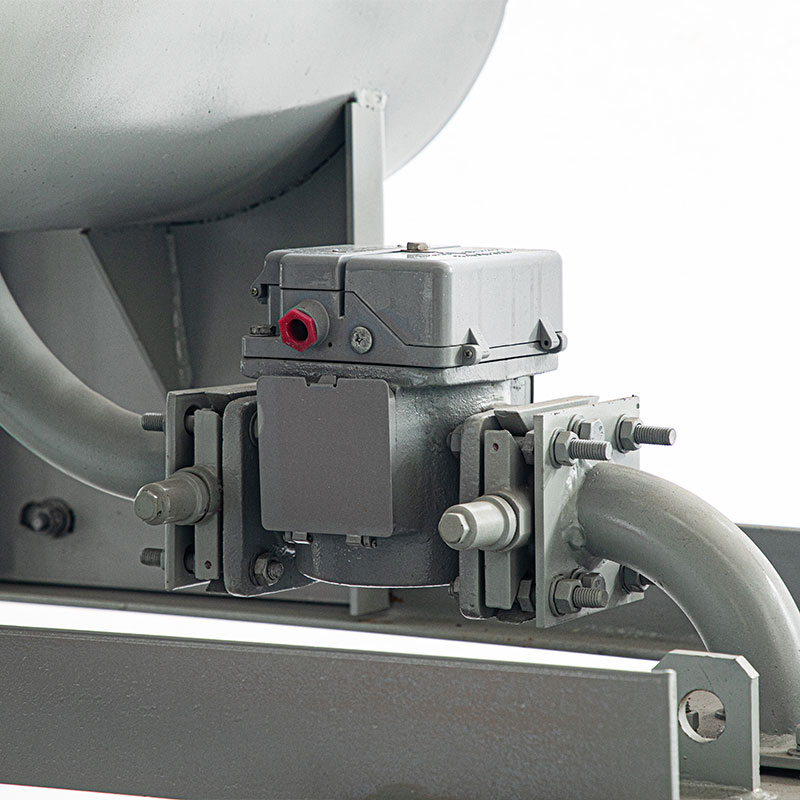

9. Inspection du relais de gaz

Vérifiez s'il y a une accumulation de gaz à l'intérieur du relais et si la fenêtre d'observation est dégagée.

Traitement : S'il y a une petite quantité de gaz, elle doit être enregistrée et échantillonnée pour analyse ; si la quantité de gaz est grand, le relais émettra un signal ou se déclenchera et une manipulation immédiate est requise.

10. Inspection du dispositif de mise à la terre

Vérifiez si le boîtier et le fil de terre du point neutre sont solidement connectés et exempts de rouille.
