Unité principale en anneau 12 kV sans SF₆ à air ou solide – Laquelle correspond à votre projet ?

2026-08-19 0 Laissez-moi un message

Pendant des décennies, l'hexafluorure de soufre (SF₆) est le gaz isolant de prédilection pour les appareillages moyenne tension. Sa rigidité diélectrique et sa capacité d'extinction d'arc sont exceptionnelles. Mais il y a un piège :SF₆est le plus un puissant gaz à effet de serre connu, avec un réchauffement climatique potentiel (GWP) 23 500 fois supérieur à celui du CO₂sur un horizon de 100 ans.

Pour les projets qui ne peuvent pas se permettre SF₆risque de fuite, Taili Electric propose deux compacts, zéro SF₆, facile d'entretien, sans SF6unité principale en anneausolutions : les Armoire à air écologique TLH-12 et armoire à isolation solide TLG-12. Les deux s'appuient sur ampoules à vide pour l'extinction de l'arc et éliminer le SF₆entièrement, mais ils diffèrent par leur structure et leurs applications les mieux adaptées.

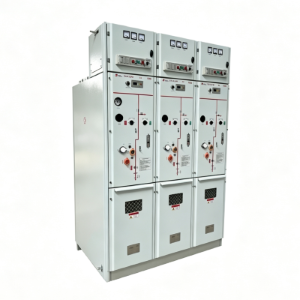

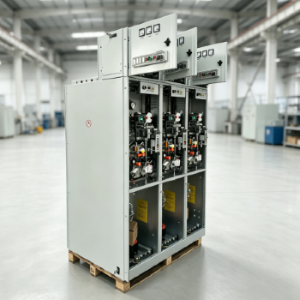

TLH‑12 : Le modèle isolé à l'air sec et à l'azote Unité principale en anneau

Qu'est-ce que c'est

Le TLH‑12 est une unité principale en anneau isolée au gaz qui remplace le SF₆avec de l'air sec purifié ou de l'azote de haute pureté. Toute la partie live est scellé dans un réservoir en acier inoxydable soudé au laser. Commutation et défaut l'interruption est effectuée par une ampoule à vide–la même extinction d’arc fiable technologie utilisée dans SF₆armoires, mais sans gaz à effet de serre.

Avantages clés

Zéro impact sur l’effet de serre – si le réservoir est accidentellement percé ou développe une fuite microscopique, le gaz qui s'échappe est simplement de l'air pur ou l'azote. Pas de malus environnemental, pas d'équipement de récupération particulier.
Compartiment à gaz sans entretien – le réservoir soudé est conçu pour une étanchéité à vie, de sorte que les contrôles de pression et les remplissages de routine ne sont pas nécessaires. requis.
Encombrement compact – plus petit qu'une isolation à l'air traditionnelle appareillage de commutation, ce qui le rend adapté aux transformateurs montés sur socle et compact sous-stations secondaires.
Rentable – parmi les deux SF₆‑options gratuites, le TLH‑12 propose un prix d'entrée inférieur, surtout pour les commandes en volume.

Choses à garder à l'esprit

L'air sec/azote a une rigidité diélectrique inférieure à celle du SF₆. La qualité du soudage des cuves et le blindage interne doit être strictement contrôlé.
Pour les installations en haute altitude (au-dessus de 1 000 m), l'isolation les distances doivent être revérifiées.

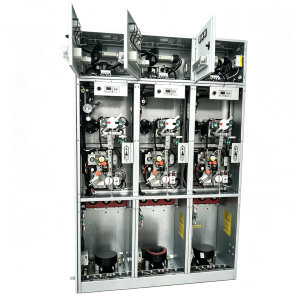

TLG‑12 : l'anneau principal à isolation solide Unité

Qu'est-ce que c'est

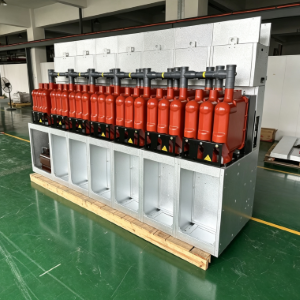

Le TLG‑12 adopte une approche radicalement différente : pas de gaz du tout. Tout à haute tension conducteurs, l'ampoule à vide et les sectionneurs/terres sont entièrement intégrés dans un corps solide en résine époxy à l'aide de l'APG (automatique processus de gélification sous pression). Le résultat est un module d’isolation unique et sans soudure qui est à la fois électriquement et mécaniquement robuste.

Avantages clés

Aucun risque de fuite – il n’y a pas de compartiment à gaz, donc il y a tout simplement rien à fuir. C'est le choix ultime lorsque le projet doit garantie SF₆‑gratuit fonctionnement sur tout le cycle de vie.
Immunisé contre l'humidité et la condensation – le solide l'encapsulation protège les pièces internes de l'air humide, du brouillard salin et des fortes poussière. Pas de formation de rosée interne, pas de suivi de surface.
Entretien minimal – pas de manipulation de gaz, pas de manomètres, pas de vannes de remplissage. L'attention de routine se limite au blindage externe et points de connexion.
Extrêmement compact – le module à isolation solide permet dimensions d'armoire plus petites, ce qui constitue un avantage décisif dans les espaces exigus chambres souterraines ou sous-stations conteneurisées.

Choses à garder à l'esprit

Le processus de moulage époxy exige une grande précision de fabrication – tout vide ou défaut d'interface peut affecter la fiabilité à long terme.
En fonctionnement continu à haute température, le semi-conducteur La couche de protection doit être inspectée périodiquement.
Le coût initial est plus élevé que celui du TLH‑12, mais il est souvent compensée par une baisse des dépenses de soutien du site.

Tableau de comparaison : TLH‑12 vs. TLG‑12 à un Coup d'oeil

Fonctionnalité	TLH‑12 Air sec / N₂Unité	Unité à isolation solide TLG‑12
Milieu isolant	Air sec purifié / azote	Résine époxy APG (sans gaz)
Risque de fuite	Théoriquement possible ; le gaz est inoffensif à l'environnement	Zéro – aucun compartiment à gaz n'existe
Objectif maintenance	Vérifier l'étanchéité du réservoir ; pas de remplissage	Inspecter la couche de blindage externe
Taille globale	Compact, légèrement plus grand que SF₆équivalents	Conception très compacte et modulaire
Adéquation environnementale	Type standard intérieur/extérieur enceintes; Un déclassement d'altitude peut être nécessaire	Excellent pour les environnements humides, condensés, poussiéreux, et sites côtiers
Coût relatif	Moyen	Plus haut
Applications typiques	Distribution urbaine, sur socle transformateurs, commerce général, projets d'aide à l'étranger à grand volume	Voûtes souterraines, zones côtières, charges critiques, sous-stations à espace limité

Quel SF₆‑Unité principale à anneau libre, devriez-vous choisir ?

Les TLH‑12 et TLG‑12 sont entièrement conforme aux normes de la série CEI 62271 et peut être configuré par le fabricant d'équipement d'origine pour s'adapter exigences spécifiques du projet en matière de tension, de protection et de mesure.

Choisissez le TLH‑12 si :

Vous achetez de grandes quantités pour une distribution standard réseaux ou sous-stations conteneurisées.
Le site n’est pas extrême – température intérieure/extérieure régulière et l'humidité.
Vous souhaitez une entrée rentable dans SF₆Technologie sans sacrifier les performances.
Vous pouvez accepter une inspection mineure des scellements lors de l'année maintenance, et il n’est pas absolument nécessaire d’éliminer le confinement des gaz.

Choisissez le TLG‑12 si :

L'installation se situe dans un environnement à haut risque – souterrain sous-sols, zones côtières de brouillard salin ou conditions de condensation persistante.
La charge est critique (hôpitaux, centres de données, industries clés) processus) et les pannes imprévues sont inacceptables.
Vous voulez avoir l’esprit tranquille en ce qui concerne les fuites de gaz – pas de gaz, aucune fuite, aucune exception.
Le budget spatial est extrêmement serré – chaque centimètre la largeur de l’armoire compte.

Perspective du monde réel : quel projet Les équipes disent

Un récent projet solaire à l'étranger dans le Les Philippines ont comparé les deux options. L'équipe d'ingénierie a sélectionné le TLH‑12 pour le 64 points de distribution autour du parc solaire car le site était ouvert, bien ventilé, et le service public local a accepté l'isolation par air sec. Pour la commutation intérieure station à l’intérieur du bâtiment de l’administration côtière, ils ont choisi TLG‑12 – parce que le brouillard salin et l'humidité élevée avaient déjà provoqué des échecs de suivi sur équipement conventionnel isolé dans l’air.

Cette approche mixte devient de plus en plus commun : utilisez chacununité principale en anneaulà où il apporte le plus de valeur.

TAILI Electric : Votre partenaire pour SF₆‑Distribution gratuite

TAILI Electric propose à la fois le modèle à air sec TLH‑12 / unité d'azote et l'unité à isolation solide TLG‑12 en tant que produits standard, avec personnalisation flexible pour les projets d’exportation. Toutes les unités sont assemblées en usine et entièrement testé avant la livraison. Notre équipe d’ingénierie peut vous aider :

Évaluer les conditions du site et sélectionner la conduite principale la plus appropriée unité
Adapter la tension, la protection et l’alimentation auxiliaire au réseau local codes
Fournir une documentation bilingue et un support technique à distance

Contactez TAILI Electric dès aujourd’hui pour en discuter quel SF₆-gratuitunité principale en anneaucorrespond le mieux à votre prochain projet.
