Pourquoi choisir une sous-station montée sur skid pour des projets solaires en Amérique du Sud ?

TAILI Electric a été à l'avant-garde de la conception de produits personnaliséssous-station montée sur patinssolutions pour les projets solaires internationaux, avec des capacités allant jusqu'à 3 200 kVA. Cet article explore pourquoi cette conception à cadre ouvert surpasse les KIOSQUES fermés traditionnels et les sous-stations compactes, en particulier dans les environnements désertiques exigeants d'Amérique du Sud.

Qu’est-ce qu’une sous-station montée sur skid ?

Une sous-station montée sur patins est une unité de distribution d'énergie préfabriquée dans laquelle tous les principaux composants (appareillage de commutation moyenne tension, transformateur et panneaux de distribution basse tension) sont intégrés sur un seul châssis de base en acier.

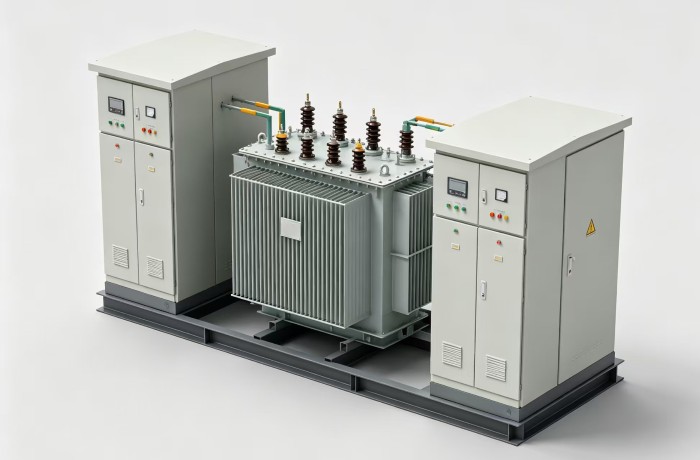

La sous-station sur châssis personnalisée de TAILI Electric présente une configuration ouverte distinctive : le transformateur immergé dans l'huile est exposé au centre, avec des armoires indépendantes haute tension et basse tension/compteur de chaque côté, le tout monté sur un châssis en acier unifié.

Cette philosophie de conception contraste fortement avec les KIOSQUES fermés ou les sous-stations compactes, où tous les équipements sont logés dans une enceinte métallique.

Pourquoi la conception à cadre ouvert ? Trois avantages clés

1. Dissipation thermique supérieure dans des conditions désertiques

Les projets solaires en Amérique du Sud – du désert d’Atacama au Chili aux plaines de haute altitude d’Argentine – sont confrontés à des températures extrêmes et à un rayonnement solaire intense.

Dans une sous-station montée sur skid, le radiateur du transformateur est directement exposé à l'air ambiant. Ce refroidissement par convection naturelle offre :

Aucun ventilateur de refroidissement supplémentaire n'est nécessaire, éliminant un point de défaillance commun. Aucun risque de surchauffe interne qui forcerait le transformateur à déclasser. Performances thermiques optimales, même dans les conditions de pointe de midi.

En revanche, les sous-stations KIOSK fermées emprisonnent la chaleur dans leurs boîtiers métalliques. Dans les environnements désertiques, les températures internes peuvent monter bien au-dessus de la température ambiante, obligeant les transformateurs à fonctionner à capacité réduite, un compromis coûteux pour tout parc solaire.

2. Installation et maintenance simplifiées

Lesous-station montée sur patinsest entièrement câblé et testé en usine. L'installation sur site nécessite uniquement :

Raccordement des câbles externes Placement de l'unité sur une fondation préparée

La conception modulaire et ouverte signifie que le transformateur et l'appareillage restent accessibles indépendamment. Les équipes de maintenance peuvent entretenir des composants individuels sans avoir à se battre avec des portes d'enceinte volumineuses ni à démonter la structure entière.

3. Alignement avec les normes du réseau local

C’est peut-être l’avantage le plus convaincant : la sous-station ouverte sur châssis est devenue la norme de facto pour les projets solaires en Amérique du Sud.

Pays comprenant :

Chili

Pérou

Argentine

Honduras

Venezuela

...

ont largement adopté cette configuration pour les installations photovoltaïques. Les services publics locaux et les opérateurs de réseau connaissent la conception, les protocoles d’inspection et les critères d’acceptation. Le choix d'une sous-station montée sur skid simplifie considérablement l'approbation du raccordement au réseau

processus.

Solutions Skid de TAILI Electric : deux options d'expédition

La livraison de gros équipements électriques sur des sites de projets éloignés à travers l’Amérique du Sud présente des défis logistiques uniques. TAILI Electric propose deux configurations d'expédition pour sonsous-station montée sur patins, chacun optimisé pour différentes échelles de projets et exigences logistiques.

Option 1 : Skid monobloc intégré

Structure : L'armoire haute tension, le transformateur et l'armoire basse tension sont tous soudés sur une seule base en acier. Tout le câblage interne est réalisé en usine.

Avantages : Travaux d'installation minimes sur site : déposez, connectez et mettez sous tension

Les positions fixes des équipements éliminent le risque de déplacement des barres omnibus ou des câbles en cuivre internes pendant le transit maritime.

Fiabilité maximale pour les applications critiques

Idéal pour : Capacités jusqu’à 800 kVA

où l'ensemble complet peut être expédié comme une seule unité.

Considération : Frais d’expédition plus élevés en raison de l’empreinte globale plus importante.

Option 2 : Patin boulonné de type fendu

Structure : La base est divisée en trois segments : section haute tension, section transformateur et section basse tension. L'équipement entre les sections se connecte à l'aide de barres omnibus flexibles en cuivre préfabriquées ou de câbles flexibles.

Les unités sont emballées séparément en usine et expédiées dans des caisses individuelles. Sur site, les profilés sont boulonnés entre eux et les liaisons flexibles préfabriquées sont accouplées.

1. Avantages : chaque section tient dans un conteneur HQ standard de 40 pieds - aucune expédition surdimensionnée n'est requise

2 ， Coûts de fret maritime considérablement réduits grâce à une planification des navires plus fiable

3 ， Aucun permis surdimensionné n'est requis pour le transport routier intérieur en Chine

4，Transport local plus flexible vers le site final du projet

5, risque réduit de dommages : les radiateurs et les isolateurs en porcelaine reçoivent un emballage de protection dédié

6, remarque importante : seule la base est fendue mécaniquement. Toutes les connexions électriques utilisent des connecteurs flexibles préfabriqués, minimisant ainsi le travail de câblage sur site au minimum absolu.

Exigences communes en matière d'emballage pour tous les envois

Quelle que soit l'option d'expédition choisie, TAILI Electric suit des protocoles d'emballage rigoureux :

1, expéditions intégrées : la base doit être soudée avec un levage et un arrimage de conteneur standard

points, avec des câbles en acier fixant l'équipement à l'intérieur du conteneur

2, radiateurs de transformateur et isolateurs en porcelaine : recevez des systèmes anti-collision et spécialisés

protection contre le brouillard salin et la pluie pour le transit océanique

3. Appareillage haute et basse tension : entièrement scellé dans du plastique pour l'étanchéité et la poussière.

protection pendant le transport et le stockage sur site

Scénarios d'application

Les solutions de sous-stations sur châssis personnalisées de TAILI Electric sont déployées dans diverses applications : Fermes solaires photovoltaïques (application principale) La majorité des unités de sous-stations sur châssis de TAILI servent de transformateurs élévateurs pour les centrales solaires photovoltaïques. Les configurations typiques incluent :

Projets miniers et industriels

Au-delà de l'énergie solaire, la sous-station montée sur châssis est également largement utilisée dans les opérations minières au Chili et au Pérou, ainsi que dans les installations industrielles générales nécessitant une distribution d'énergie fiable et à déploiement rapide.

Conclusion

La sous-station montée sur skid a gagné sa position de solution privilégiée pour les projets solaires en Amérique du Sud grâce à une combinaison d'avantages pratiques :

1, dissipation thermique supérieure dans les environnements désertiques : pas de ventilateurs de refroidissement, pas de déclassement

2, installation et maintenance simplifiées : composants câblés en usine et accessibles indépendamment

3, Alignement avec les normes du réseau local : approbations plus fluides, mise en service plus rapide du projet

4, options d'expédition flexibles : une seule pièce pour les petits projets, type divisé pour les installations plus grandes avec des contraintes logistiques

TAILI Electric apporte des années d'expérience dans la conception et la fabrication de solutions de sous-stations sur patins personnalisées pour les marchés internationaux. Avec des capacités allant jusqu'à 3 200 kVA et des configurations de tension adaptées aux exigences spécifiques des pays, TAILI propose une distribution d'énergie clé en main qui fonctionne de manière fiable dans les environnements les plus difficiles du monde.

Pour votre prochain projet solaire en Amérique du Sud, choisissez la solution à laquelle les services publics locaux font confiance : choisissez lesous-station montée sur patinsde TAILI Électrique.
