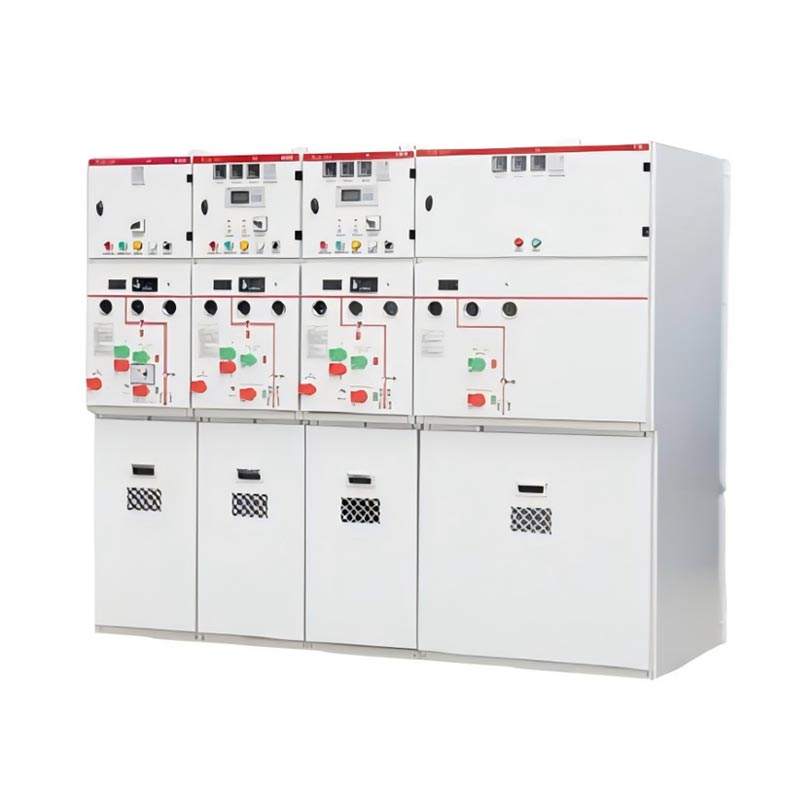

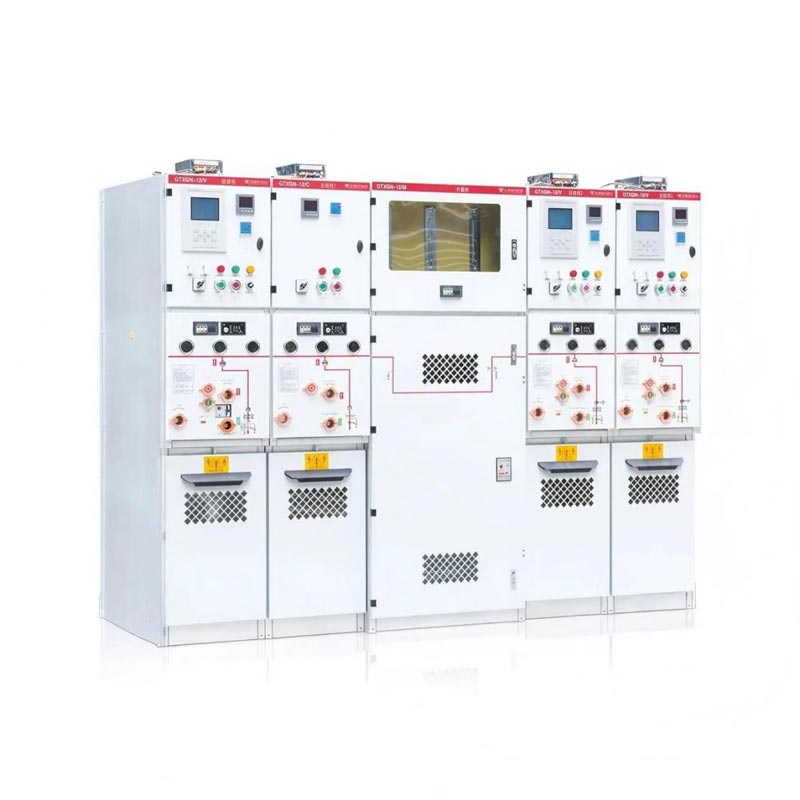

Appareillage de commutation isolé solide en métal 12kV

L'appareillage métallique à isolation solide 12kV combine les avantages de l'isolation intérieure et solide :

1. Entièrement isolé et scellé : toutes les pièces sous tension haute tension sont recouvertes d'une couche isolante solide, qui n'est pas affecté par la poussière, l'humidité, la condensation, les petits animaux, etc. Il a une grande fiabilité.

2. Miniaturisation et compacité : La constante diélectrique des matériaux isolants solides est bien supérieure à celle d'air, de sorte que la distance d'isolation entre les pièces sous tension peut être considérablement raccourcie sous le même niveau de tension. Par conséquent, l'équipement est de très petite taille, ce qui permet d'économiser de l'espace au sol, ce qui est crucial pour les salles de distribution intérieures. avec un espace limité.

3. Respectueux de l'environnement : il élimine complètement le gaz SF₆, éliminant ainsi le risque d'effet de serre et constitue le équipement privilégié pour les réseaux électriques verts.

4. Haute sécurité : les composants haute tension étant entièrement isolés, même si la porte de l'armoire est ouverte, le l'opérateur ne touchera pas directement les pièces sous tension, garantissant ainsi une grande sécurité personnelle.

5. Sans entretien : les interrupteurs internes et autres composants sont solidifiés dans de la résine époxy, sans aucun besoin de pièces mobiles lubrifiées, garantissant une absence d'entretien à vie, réduisant les coûts d'exploitation et de maintenance ainsi que la charge de travail.

6. Installation flexible : de petite taille et léger, il est pratique pour le transport, l'installation et agencement à l'intérieur. La conception modulaire facilite également une expansion future.

Où peut-on utiliser cet appareillage ?

Les appareillages à isolation solide en métal 12 kV sont largement utilisés dans les zones de distribution d'énergie qui nécessitent sécurité et fiabilité. et peu encombrant :

· Bâtiments commerciaux : salles de distribution d'énergie souterraines d'immeubles de bureaux, de centres commerciaux et d'hôtels.

·Zones résidentielles : centres centraux de distribution d'électricité au sein des communautés résidentielles.

· Entreprises industrielles : Sous-stations d'atelier au sein des usines.

· Équipements publics : Systèmes de distribution d'énergie des stations de métro, terminaux d'aéroport, hôpitaux, écoles, etc.

· Centres de données : dans les situations où une grande fiabilité de l'alimentation électrique et un taux d'utilisation de l'espace élevé sont requis.

· Nouveau domaine énergétique : Stations de montée en puissance intérieures pour projets photovoltaïques/éoliens.

Spécification standard de l'appareillage à isolation solide en métal

1. Tension nominale : 12 kV

2. Courant nominal : 630A / 1250A

3. Fréquence nominale : 50/60 Hz

4. Température ambiante : Intérieur -25℃ à 40℃ ; Extérieur : -35℃ à 40℃

5. Altitude : La norme s'applique à des zones allant jusqu'à 1 000 mètres. Pour des altitudes supérieures à 1000 mètres, capacité la réduction doit être mise en œuvre conformément à la norme.

6. Humidité relative : moyenne quotidienne ≤ 95 % moyenne mensuelle ≤ 90 %

7. Classe de protection : IP4X (IP67)

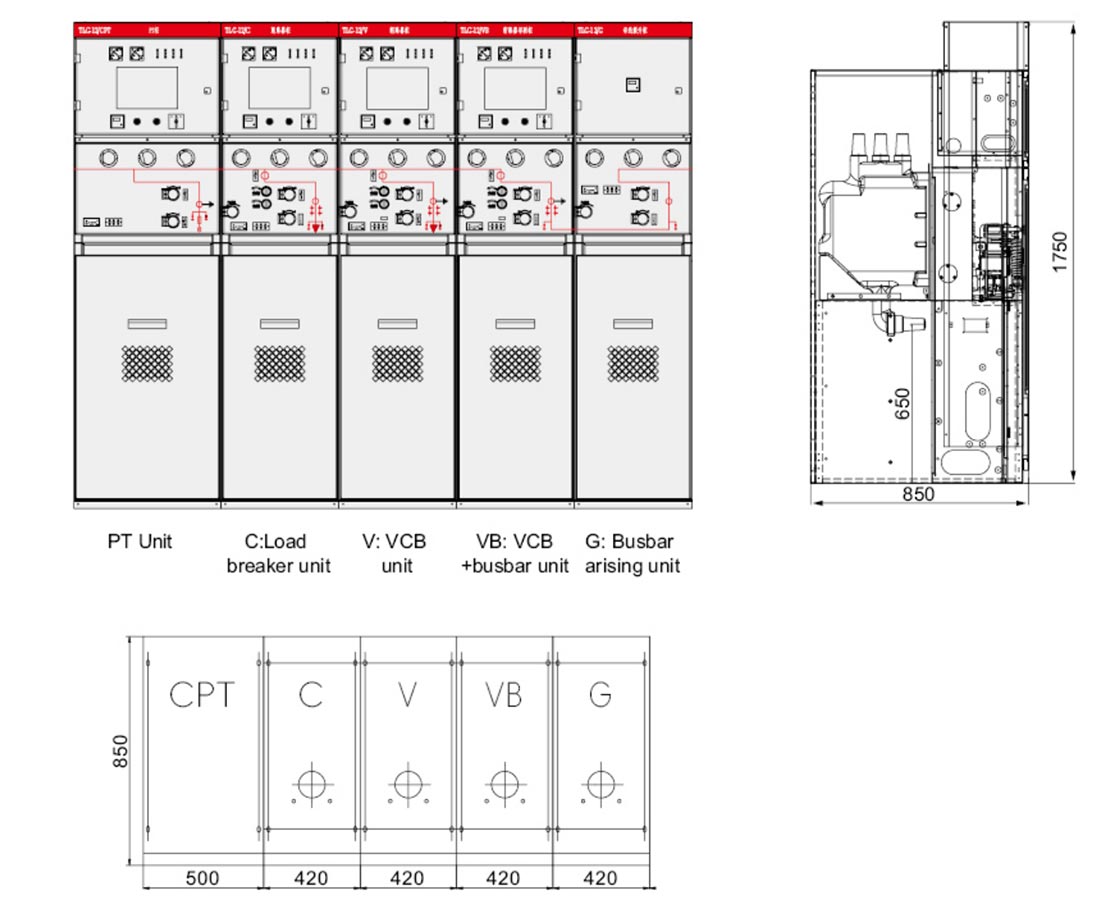

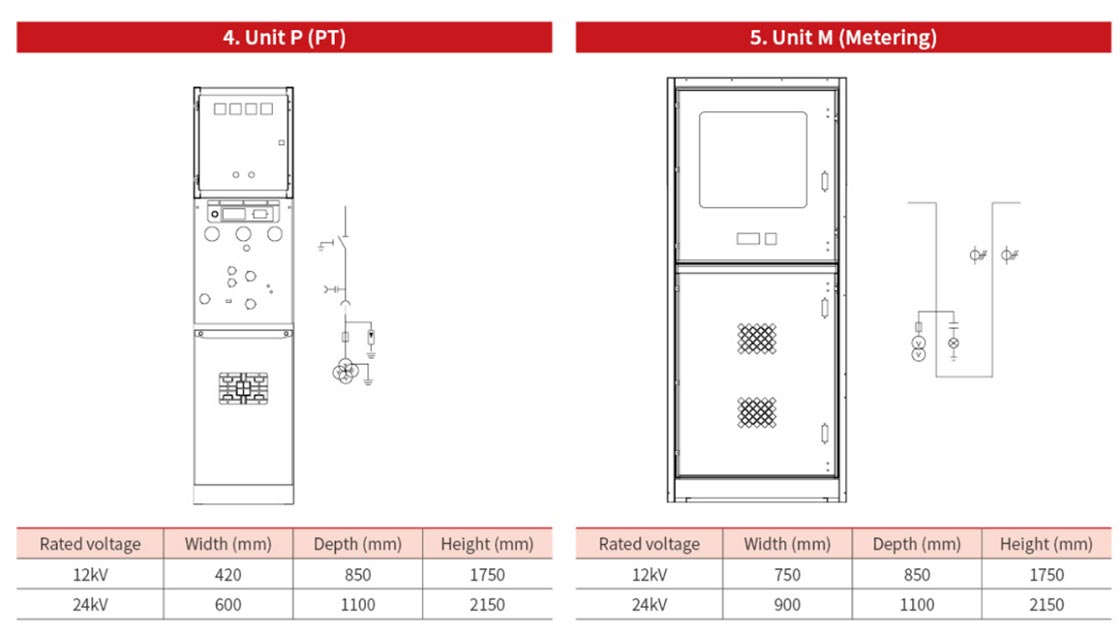

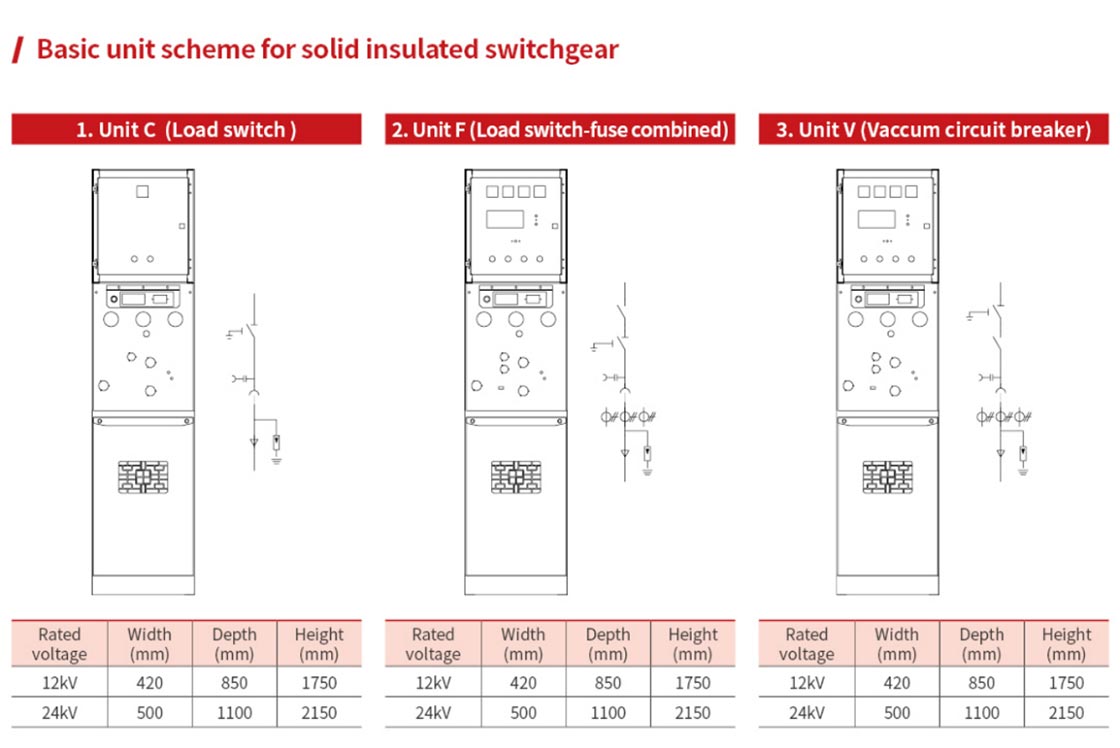

Dessin et dimensions
