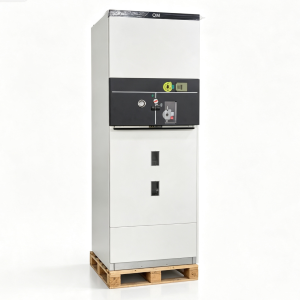

Appareillage de commutation à isolation gazeuse semi-isolée (GIS) 24 KV

L'appareillage de commutation semi-isolé TaiLi Electric 24 kV (ci-après dénommé « cet appareillage ») est un appareillage de commutation compact à enveloppe métallique isolé au SF₆, conçu pour les systèmes de distribution d'énergie moyenne tension de 24 kV. Cet appareillage est évalué à 24 kV, 630 A et 50/60 Hz, et est

fabriqué en stricte conformité avec les normes GB et IEC. Cet appareillage convient aux unités principales en anneau, aux sous-stations secondaires, aux installations industrielles, aux bâtiments commerciaux et aux projets d'énergie renouvelable.

Principales fonctionnalités

• Réservoir en acier inoxydable entièrement scellé – L'appareillage de commutation semi-isolé TaiLi Electric 24 kV intègre un réservoir en acier inoxydable entièrement scellé fabriqué à partir de plaques d'acier inoxydable de 3 à 5 mm d'épaisseur, soudées par des machines à souder robotisées pour garantir une déformation minimale et une excellente étanchéité aux gaz. Toutes les pièces sous tension et les dispositifs de commutation de l'appareillage de commutation semi-isolé TaiLi Electric 24 kV sont enfermés dans ce réservoir, qui est rempli de gaz SF₆ comme moyen isolant et d'extinction d'arc. Cette conception garantit que l'appareillage de commutation semi-isolé TaiLi Electric 24 kV ne reste pas affecté par les conditions environnementales externes telles que l'humidité, la poussière et la contamination.
• Niveau de protection élevé – Le réservoir scellé de l'appareillage semi-isolé TaiLi Electric 24 kV atteint un indice de protection IP67, permettant à cet appareillage de fonctionner de manière fiable même dans des conditions temporaires d'immersion dans l'eau. L'enceinte extérieure de l'appareillage de commutation semi-isolé TaiLi Electric 24 kV est classée IP4X.

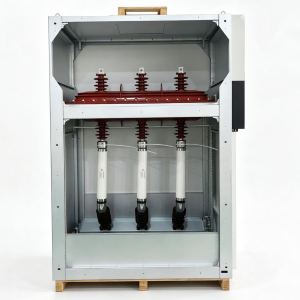

• Interrupteur-sectionneur à trois positions – L'appareillage de commutation semi-isolé TaiLi Electric 24kV est équipé d'un interrupteur-sectionneur à trois positions (fermé/ouvert/mis à la terre) soudé à l'intérieur du réservoir en acier inoxydable rempli de SF₆. Le mécanisme de commutation de l'appareillage semi-isolé TaiLi Electric 24 kV est composé de matériaux résistants à la corrosion et de roulements autolubrifiants, garantissant un faible effort de fonctionnement, une fiabilité élevée et une durée de vie prolongée.

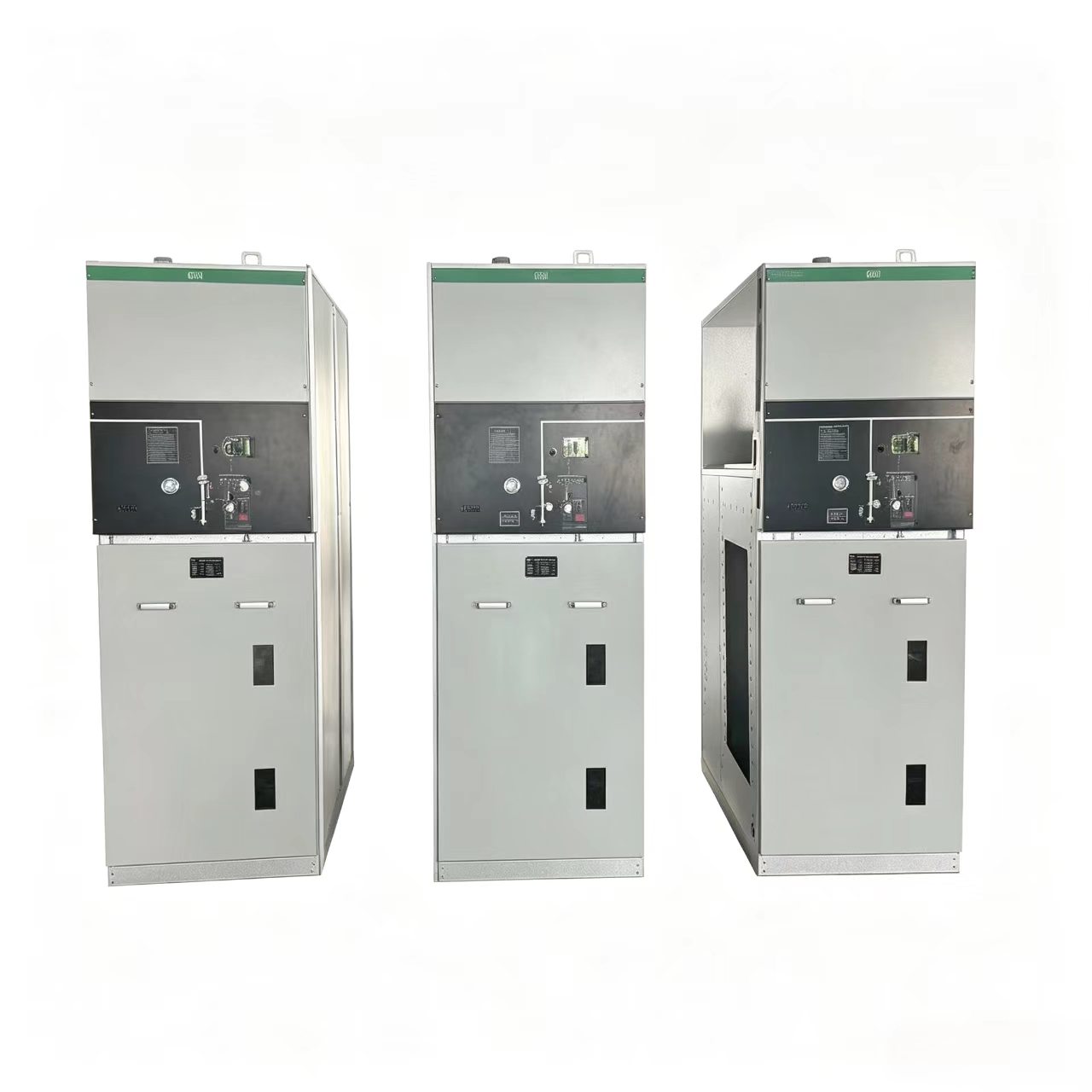

• Conception modulaire et extensible – L'appareillage de commutation semi-isolé TaiLi Electric 24 kV adopte une configuration d'unité modulaire qui permet une combinaison et une expansion flexibles sans avoir besoin de manipulation de gaz pendant l'assemblage. L'appareillage de commutation semi-isolé TaiLi Electric 24 kV est disponible dans des configurations fixes et extensibles, répondant à diverses exigences de sous-station pour des solutions d'appareillage de commutation compactes.
• Verrouillage mécanique complet – L'appareillage de commutation semi-isolé TaiLi Electric 24 kV est doté d'un système de verrouillage mécanique complet à cinq préventions qui évite les erreurs de fonctionnement et assure la sécurité du personnel.
• Smart-Ready – L'appareillage de commutation semi-isolé TaiLi Electric 24 kV peut être équipé de mécanismes motorisés, de transformateurs de tension et d'unités terminales d'automatisation de la distribution pour permettre des capacités de surveillance et de contrôle à distance.

Spécifications techniques

Applications

L’appareillage de commutation semi-isolé TaiLi Electric 24 kV est largement utilisé dans plusieurs secteurs de l’industrie électrique :

• Unités principales en anneau – En tant que composant essentiel des réseaux en anneau 24 kV pour la distribution d'électricité urbaine et rurale.
• Sous-stations secondaires – Pour des solutions d'appareillage compactes et sans entretien dans les sous-stations de petite et moyenne taille.
• Installations industrielles – Distribution d'énergie dans les usines, les mines et les usines de fabrication.
• Bâtiments commerciaux – Pour les centres commerciaux, les hôpitaux, les sites sportifs et les immeubles de grande hauteur.
• Infrastructure – Aéroports, systèmes de métro, chemins de fer et tunnels.
• Énergies renouvelables – Parcs éoliens et centrales photovoltaïques.
• Sous-stations sur socle et souterraines – Convient aux enceintes extérieures ou aux installations semi-enterrées.

FAQ

Q1 : Quel est le taux de fuite de gaz SF₆ typique de cet appareillage ?

R : Le taux de fuite annuel SF₆ de l'appareillage de commutation semi-isolé TaiLi Electric 24 kV est ≤0,1 %. Le réservoir scellé est soudé par des machines à souder robotisées pour garantir une excellente étanchéité aux gaz, et sa conception garantit l'absence de fuite pendant plus de 30 ans.

Q2 : Que dois-je faire si la pression du SF₆ chute ou si une fuite de gaz est détectée ?

R : Si le moniteur de densité SF₆ indique une basse pression ou si une alarme est déclenchée, arrêtez immédiatement le fonctionnement, identifiez la source de fuite, réparez le point de fuite et remplissez l'appareillage de commutation avec du gaz SF₆ à la pression spécifiée. Des inspections régulières du manomètre de gaz et du relais de densité sont recommandées.

Q3 : Cet appareillage nécessite-t-il un entretien régulier ?

R : Non. L’appareillage de commutation semi-isolé TaiLi Electric 24 kV est conçu comme un produit sans entretien. Le réservoir en acier inoxydable entièrement scellé empêche le contact entre le gaz isolant et l'environnement extérieur, éliminant ainsi le besoin d'inspections périodiques, d'échantillonnage de gaz ou de régénération tout au long de la durée de vie du produit.
