Quelles sont les structures et les caractéristiques des appareillages à isolation solide ?

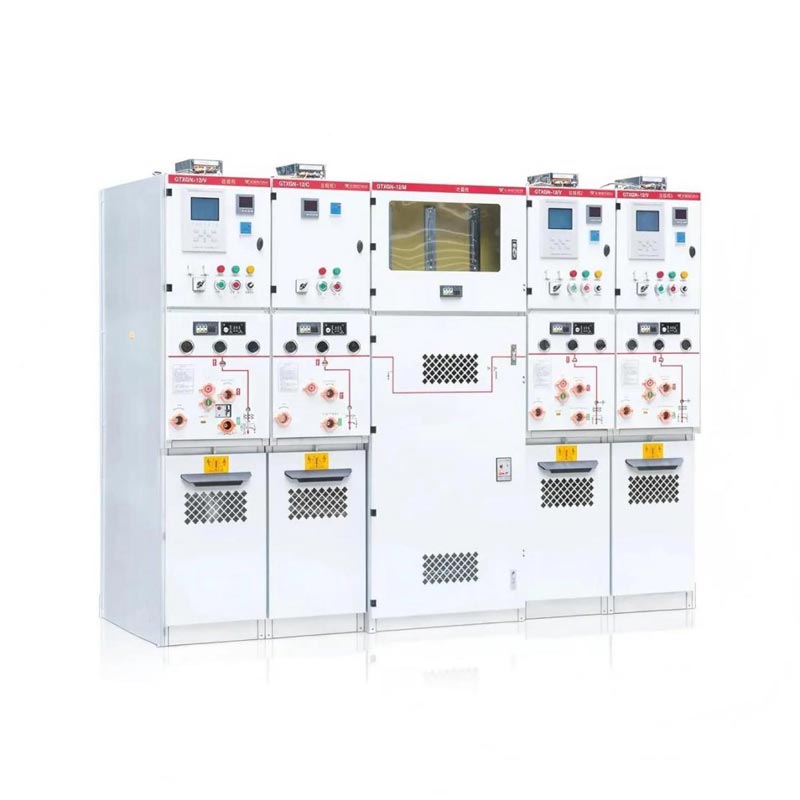

Appareillage à isolation solideest un type deappareillage de commutationqui utilise des matériaux isolants solides comme support et présente des caractéristiques telles qu'une isolation complète, une étanchéité complète et une absence d'entretien. Sa structure se compose principalement d'une armoire, d'un disjoncteur à vide, d'un mécanisme de stockage d'énergie, d'un interrupteur de mise à la terre, d'un protecteur complet, etc. Les caractéristiques spécifiques sont les suivantes :

Composition de la structure de base

-Cabinet : Adoptant une structure fermée en métal, il encapsule en interne des composants tels qu'une chambre d'extinction d'arc sous vide, un interrupteur d'isolement, un interrupteur de mise à la terre, etc., avec un niveau de protection allant jusqu'à IP67.

-Disjoncteur à vide : le contact principal est installé dans une chambre à vide scellée et les performances d'isolation sont améliorées grâce à une base en matériau isolant.

-Mécanisme de stockage d'énergie : Entraîné par un moteur électrique, il stocke l'énergie grâce à des ressorts et est utilisé pour les opérations de fermeture des disjoncteurs.

-Interrupteur à couteau de mise à la terre : verrouillé mécaniquement avec la porte de l'armoire pour garantir que la porte de l'armoire ne peut pas être ouverte lorsqu'elle est sous tension.

Caractéristiques de la technologie d'isolation

-Pôle solide et scellé : la technologie APG est utilisée pour couler la chambre d'extinction d'arc sous vide et les composants conducteurs dans de la résine époxy pour former une unité de commutation monophasée.

-Interrupteur à couteau à trois positions: intégré dans le poteau d'étanchéité fixe, prenant en charge le fonctionnement à trois positions de travail/isolation/mise à la terre.

-Traitement d'interface : assurer la résistance de l'interface des matériaux isolants grâce à des techniques telles que la détection de décharges partielles et la perspective aux rayons X.

Avantages et scénarios d'application

-Avantages : Résistance à la corrosion, résistance à l'humidité, faible encombrement, adapté aux environnements difficiles tels que les champs de pétrole et de gaz marins.

-Conception modulaire : prend en charge l’extension des unités fonctionnelles et peut être rapidement combinée en différentes configurations.
