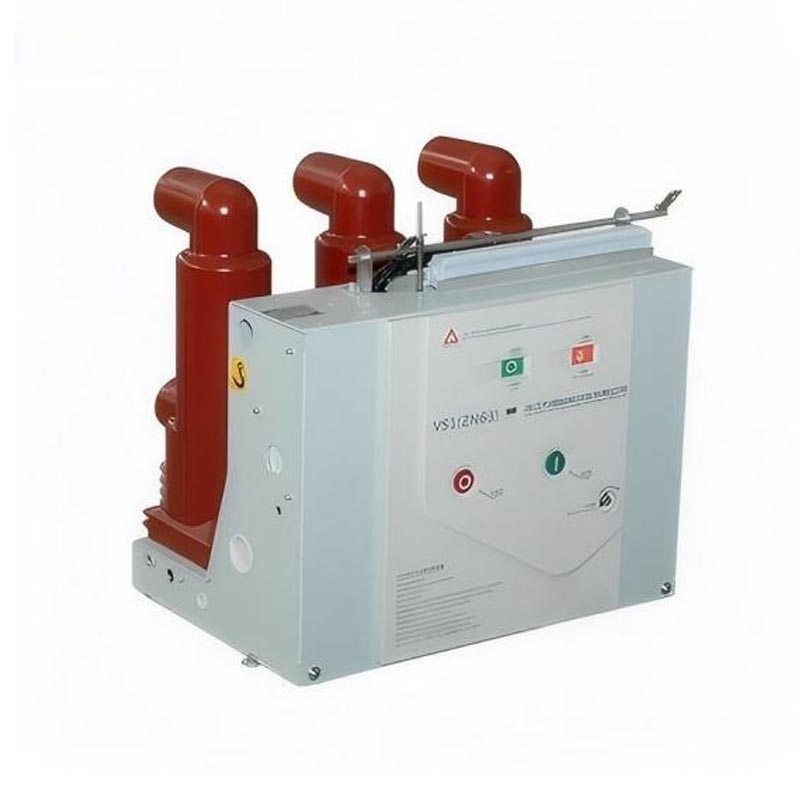

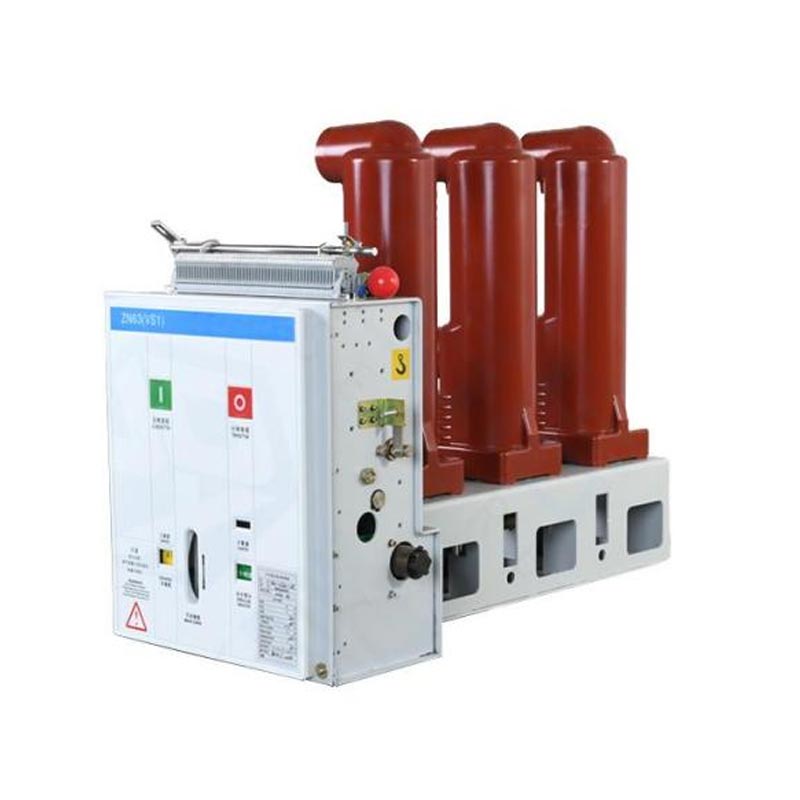

VCB intérieur de type fixe

Dans les systèmes de distribution d'énergie actuels, pour des niveaux de tension de 10 kV et plus, le type débrochable est devenu le choix grand public absolu en raison de ses avantages significatifs en termes d'exploitation, de maintenance et de sécurité. Alors que le VCB intérieur de type fixe est plus couramment utilisé dans des scénarios avec des budgets spécifiques ou un espace limité. Taili peut vous proposer ces solutions abordables, contactez notre usine dès aujourd'hui !

Principales caractéristiques structurelles

1. Installation fixe : Le corps du disjoncteur est un composant permanent de l’armoire électrique.

2. Connexion du circuit principal : Les bornes d'entrée et de sortie supérieure et inférieure du disjoncteur sont directement connecté de manière fixe au jeu de barres et aux bornes de sortie de l'armoire de commande via des jeux de barres ou des câbles.

3. Méthode d'isolement : Comme il ne peut pas être déplacé, un interrupteur d'isolement indépendant (généralement un interrupteur visible et clairement cassé) interrupteur à lame) doit être équipé pour former un point d'isolation électrique visible et sûr après la mise en service du disjoncteur. déclenché, permettant la maintenance des équipements en aval.

4. Mécanisme de commande : Le même mécanisme de commande à ressort (électrique ou manuel) est utilisé, mais le mécanisme fait partie de la partie fixe du disjoncteur.

5. Câblage secondaire : les lignes de commande, de signal et d'alimentation sont directement connectées via des borniers au lieu de en utilisant des connecteurs enfichables comme dans le type de charrette à bras.

Application du produit

En raison de sa nature économique et de sa structure simple, le VCB intérieur de type fixe est couramment utilisé pour :

· Postes terminaux utilisateurs avec de faibles exigences en matière de continuité d'alimentation électrique.

· Dans les cas où les lignes entrantes ou les interrupteurs de couplage de jeu de barres sont rarement utilisés.

· Certains projets avec un budget limité.

· Dans la salle haute tension des sous-stations de type caisson, en raison des contraintes d'espace, une structure fixe est également souvent adopté.

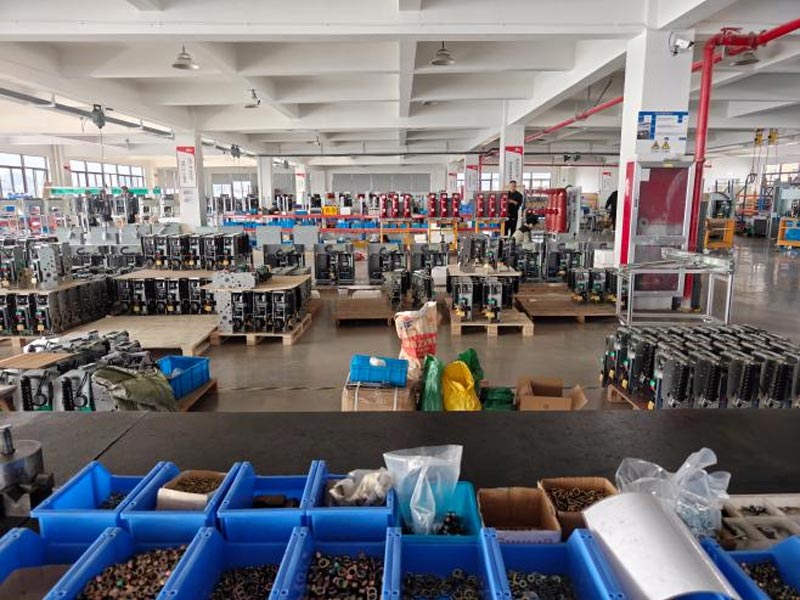

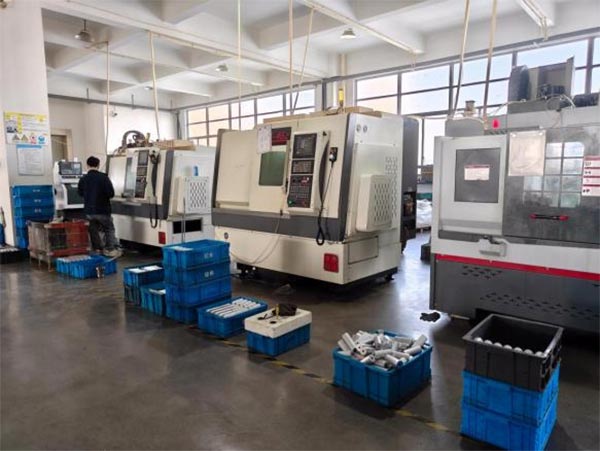

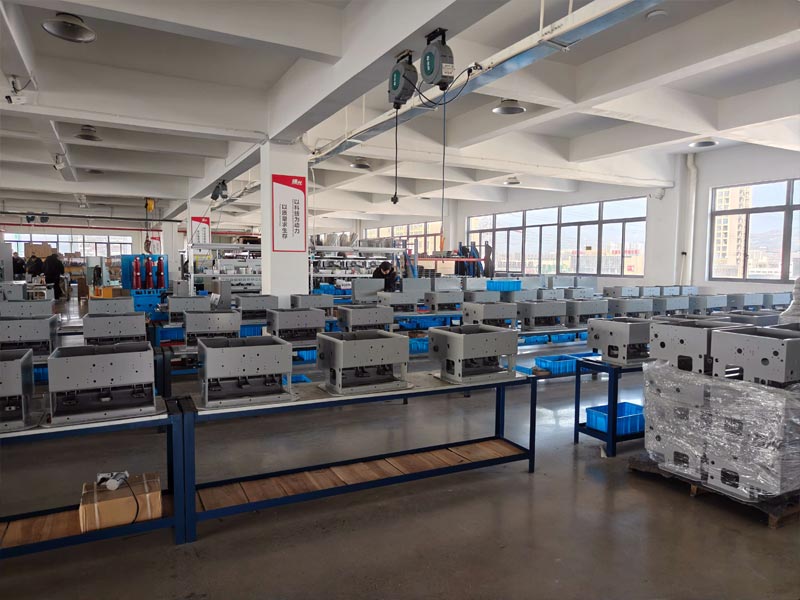

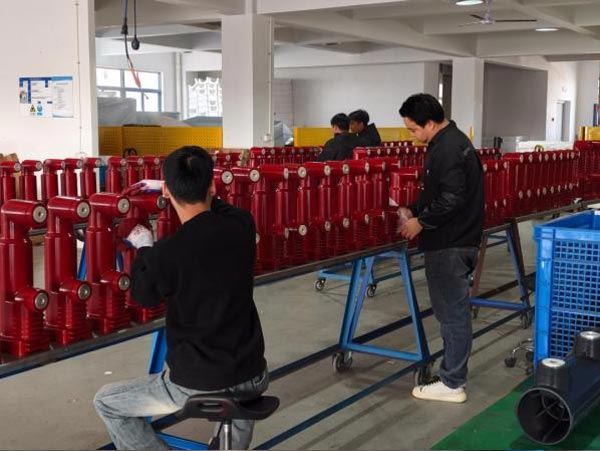

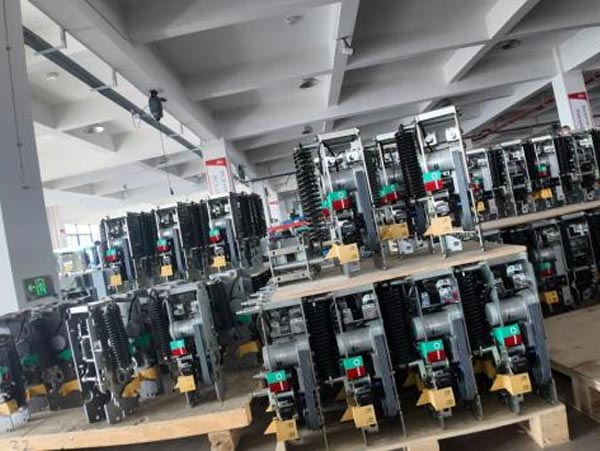

Atelier

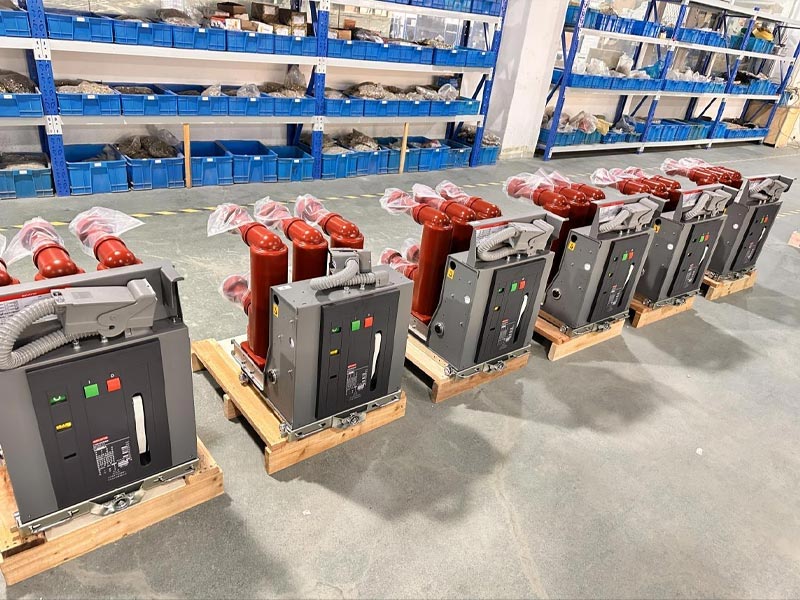

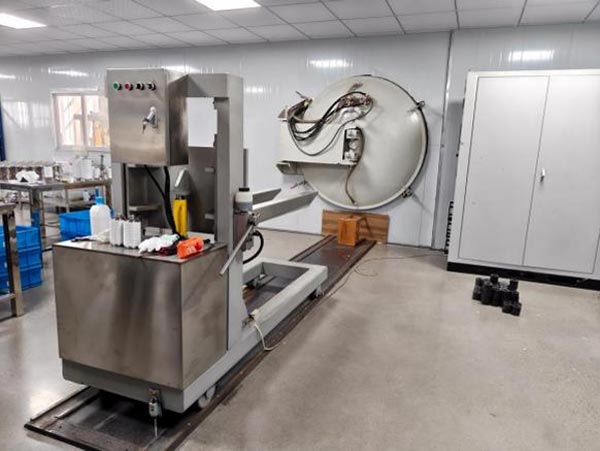

Entrepôt
