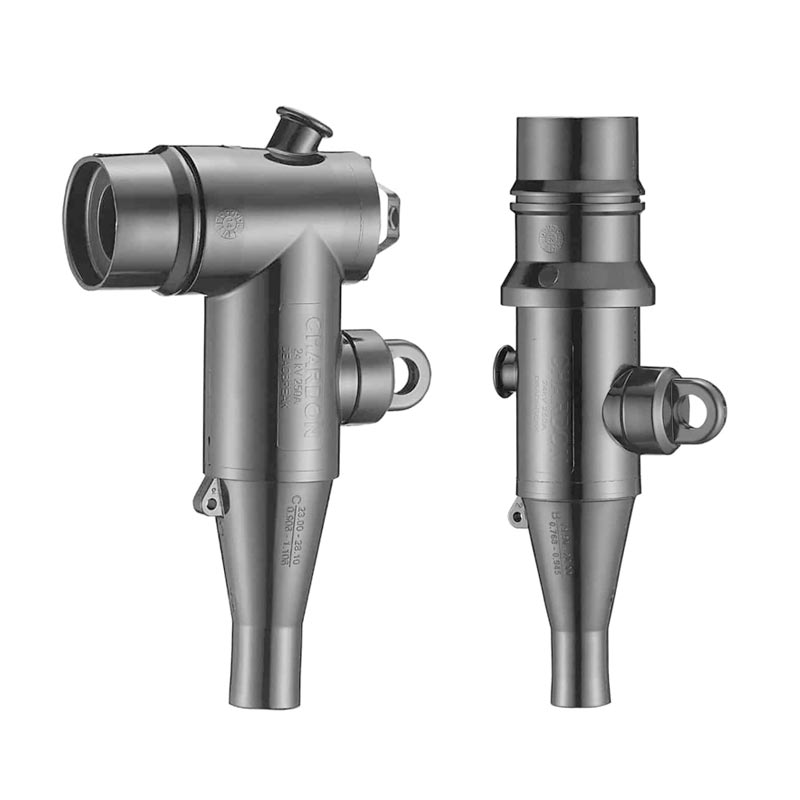

Comment les connecteurs séparables améliorent-ils la sécurité dans les installations de commutation moyenne tension ?

Dans le monde de la distribution moyenne tension, la sécurité n’est pas seulement une priorité : c’est la base même sur laquelle reposent des systèmes électriques fiables. Les connecteurs séparables, souvent négligés en tant que composants simples, jouent un rôle central dans la protection du personnel et de l'équipement pendant l'installation, la maintenance et l'exploitation. Chez Taili Electric Co., Ltd., nous avons passé des décennies à affiner ces interfaces critiques pour garantir que lorsque vous établissez une connexion, vous créez également une barrière contre les pannes, les arcs électriques et les pannes imprévues. Notre philosophie d'ingénierie est centrée sur l'idée qu'un connecteur séparable bien conçu transforme un danger potentiel en une interface contrôlée et prévisible. En intégrant des matériaux avancés et une fabrication de précision, notre usine propose des solutions qui dépassent les normes internationales, offrant une tranquillité d'esprit dans chaque joint.

Les installations modernes d’appareillage moyenne tension exigent des composants capables de résister aux environnements difficiles tout en permettant des interventions rapides et sûres.Connecteurs séparablessont les héros méconnus de cet écosystème, permettant une déconnexion et des tests visibles sans exposer les travailleurs à des pièces sous tension. Contrairement aux connexions boulonnées traditionnelles, qui nécessitent des outils lourds et une proximité immédiate avec des équipements sous tension, nos connecteurs séparables offrent une interface sécurisée au toucher. Ce changement de conception fondamental réduit considérablement le risque d’incidents d’arc électrique, qui restent l’un des événements les plus dangereux dans le domaine des travaux électriques. Tout au long de cet article, nous décortiquerons les avantages techniques et opérationnels de ces dispositifs, démontrant pourquoi ils sont indispensables aux protocoles de sécurité modernes. Pendant que nous vous guidons à travers les détails, n'oubliez pas que chaque composant que nous produisons témoigne de notre engagement à protéger les vies et les biens.

Contenu

• Qu'est-ce qui fait des connecteurs séparables un composant de sécurité essentiel dans les appareillages moyenne tension ?
• Comment les connecteurs séparables réduisent-ils les risques d’arc électrique lors de l’installation et de la maintenance ?
• Pourquoi les paramètres de matériaux et de conception sont-ils essentiels pour des performances fiables ?
• Comment notre usine garantit-elle une qualité constante des accessoires de câbles ?
• Résumé : la limite de sécurité des connecteurs séparables
• Foire aux questions (FAQ)

Qu'est-ce qui fait des connecteurs séparables un composant de sécurité essentiel dans les appareillages moyenne tension ?

Les connecteurs séparables constituent l'interface entre le câble d'alimentation et l'appareillage, et leur conception influence directement la sécurité globale de l'installation. Contrairement aux connexions fixes, les connecteurs séparables permettent un point de déconnexion contrôlé. Cela signifie que lors de contrôles de routine ou d'urgences, les techniciens peuvent isoler un circuit sans démonter l'ensemble. Notre usine a conçu ces connecteurs pour fournir une rupture claire et visible, ce qui constitue une exigence fondamentale pour les procédures de verrouillage/étiquetage. La possibilité de vérifier visuellement l'isolement élimine les approximations et réduit considérablement le risque de contact accidentel avec des pièces sous tension. Dans les systèmes moyenne tension, où les tensions varient généralement de 5 kV à 35 kV, même une erreur mineure peut avoir des conséquences catastrophiques. En intégrant des points de test capacitifs dans nos conceptions, nous permettons une détection de tension non intrusive, ajoutant ainsi une autre couche de vérification avant tout contact physique.

De plus, la construction mécanique des connecteurs séparables contribue à leur profil de sécurité. Ils sont construits pour résister aux forces magnétiques associées aux courants de court-circuit. En cas de défaut, une connexion faible pourrait devenir un projectile ou un point d'allumage d'arc. Nos connecteurs, cependant, sont conçus avec des mécanismes de verrouillage robustes qui maintiennent leur intégrité sous des contraintes extrêmes. Les couches de blindage à l'intérieur du connecteur garantissent également que le champ électrique est réparti uniformément, empêchant ainsi les décharges partielles, un ennemi silencieux qui érode l'isolation au fil du temps. Chez Taili Electric Co., Ltd., nous considérons chaque connecteur comme un gardien de la continuité. L'utilisation d'inserts en caoutchouc conducteur et de conceptions de cages de Faraday au sein de notreaccessoires de câblesgarantit que le stress est géré et qu’il n’y a aucun vide où l’ionisation pourrait se produire. Cette attention aux détails signifie que l'appareillage reste sûr pendant des décennies de service, et pas seulement dès le premier jour.

Comment les connecteurs séparables réduisent-ils les risques d’arc électrique lors de l’installation et de la maintenance ?

Les arcs électriques sont l’une des principales causes de blessures chez les électriciens. Cela se produit lorsque l’isolation ou l’isolation entre les conducteurs est rompue, permettant au courant de circuler dans l’air. Les connecteurs séparables atténuent ce risque grâce à plusieurs caractéristiques de conception inhérentes. Premièrement, ils fournissent une interface de coupure, ce qui signifie que le circuit est mis hors tension avant que la séparation physique ne se produise lorsque les procédures appropriées sont suivies. Mais la véritable innovation en matière de sécurité réside dans la possibilité de variantes de rupture de charge. Pour les applications nécessitant une commutation sous tension, notre usine produit des connecteurs dotés d'une technologie d'extinction d'arc. Ces dispositifs utilisent la pression générée par l'arc pour l'allonger et le refroidir dans une chambre d'ablation, l'éteignant ainsi en toute sécurité. Cette capacité signifie que les opérateurs peuvent déconnecter les charges dans des conditions contrôlées sans s'exposer à l'énergie de souffle.

Un autre aspect critique est la conception sans contact. Toutes les pièces conductrices sont profondément encastrées dans les matériaux isolants. Lorsqu'un connecteur séparable est engagé, la connexion est entièrement blindée. Si un technicien doit tester un câble, il peut utiliser le point de test dédié ou, dans certaines conceptions, le déconnecter partiellement à l'aide d'un fusil de chasse tout en restant à une distance de sécurité. Nos accessoires de câbles sont conçus pour s'interfacer de manière transparente avec les outils hot-stick standards, garantissant ainsi que les mains restent éloignées des zones dangereuses. Le tableau ci-dessous illustre les paramètres clés de notre série de connecteurs séparables les plus populaires, mettant en évidence les fonctionnalités qui contribuent directement à l'atténuation des arcs électriques.

Comme le montre le tableau, notre usine donne la priorité aux notes BIL élevées et aux points de test sur toute la gamme. L'inclusion d'options de coupure de charge dans certains modèles offre une flexibilité pour les installations où la sécurité opérationnelle exige une commutation sous tension. Au-delà du matériel, la formation et la documentation que nous proposons garantissent que les utilisateurs comprennent les limites et les capacités de l'équipement. En réduisant le besoin de travailler à proximité de pièces sous tension et en contrôlant l'énergie de l'arc lorsqu'une déconnexion est nécessaire, nos connecteurs séparables constituent une formidable défense contre les incidents d'arc électrique.

Pourquoi les paramètres de matériaux et de conception sont-ils essentiels pour des performances fiables ?

Les performances des connecteurs séparables ne sont pas accidentelles ; c'est le résultat d'une science des matériaux méticuleuse et d'une ingénierie de précision. Le principal matériau d'isolation utilisé dans nos accessoires de câbles est le caoutchouc EPDM, choisi pour son excellente rigidité diélectrique, sa résistance aux intempéries et sa flexibilité. Contrairement aux matériaux rigides, l'EPDM permet au connecteur de former un ajustement serré et serré avec la traversée, excluant l'air et l'humidité, deux principaux contributeurs à la défaillance de l'isolation. Notre usine utilise un processus de composition exclusif qui améliore la résistance au cheminement, garantissant que même en cas de contamination de surface, le matériau ne se carbonisera pas et ne créera pas de chemin conducteur. Ceci est particulièrement vital dans les environnements pollués ou côtiers où le sel et la poussière peuvent dégrader des matériaux de moindre importance.

Les paramètres de conception tels que la ligne de fuite, la pression de contact et la continuité du blindage sont rigoureusement définis. Par exemple, la géométrie interne du connecteur doit garantir que le champ électrique s'échelonne sans à-coups depuis le conducteur haute tension jusqu'au blindage mis à la terre. Nous y parvenons grâce à des couches semi-conductrices intégrées qui sont co-moulées avec l'isolation. Cette conception intégrée élimine les interfaces où des vides pourraient se former. Le tableau ci-dessous présente les paramètres de conception critiques que nous surveillons pendant la production.

En adhérant à des tolérances plus strictes et à des limites de test plus strictes que les normes industrielles, notre usine fournit des connecteurs qui fonctionnent de manière prévisible sous contrainte. Nous effectuons également des inspections de routine aux rayons X sur des échantillons pour vérifier l'alignement interne. Ce niveau de détail garantit que lorsque vous installez nos accessoires de câbles, vous obtenez un composant qui a été validé non seulement par des tests de type, mais aussi par une qualité de production constante. Le choix des matériaux s'étend également aux composants conducteurs : nous utilisons des alliages de cuivre à haute conductivité avec un placage d'argent pour minimiser l'échauffement et l'oxydation. La combinaison de matériaux de qualité supérieure et de paramètres de conception exigeants permet d'obtenir un connecteur qui conserve ses caractéristiques de sécurité tout au long de sa durée de vie, même dans des conditions de cycles thermiques et de défauts.

Comment notre usine garantit-elle une qualité constante des accessoires de câbles ?

L'assurance qualité est intégrée à chaque étape de la production chez Taili Electric Co., Ltd. Notre usine fonctionne selon un système certifié ISO 9001, mais nous allons au-delà de la simple conformité. Nous pensons que la sécurité commence par la prévisibilité, et que la prévisibilité passe par le contrôle des processus. Chaque lot de matière première est testé pour sa résistance à la traction, son allongement et ses propriétés diélectriques avant d'entrer dans l'étape de mélange. Pendant le moulage, des paramètres tels que la température, la pression et le temps de durcissement sont surveillés en temps réel. Si un paramètre dérive en dehors de la fenêtre validée, le système rejette automatiquement la pièce. Ce contrôle en boucle fermée garantit que chaque connecteur est identique au précédent, éliminant ainsi la variabilité pouvant conduire à des pannes sur le terrain. Notre engagement envers la qualité est la raison pour laquelle tant de services publics et d'entrepreneurs font confiance à nos accessoires de câbles pour leurs infrastructures les plus critiques.

Au-delà de la chaîne de production, nous investissons massivement dans les tests de routine. Chaque connecteur séparable subit un test de décharge partielle à 100 % avant de quitter notre usine. Il ne s’agit pas d’un exemple de test : il est effectué sur chaque unité. Nous vérifions également la continuité du blindage et le fonctionnement mécanique du mécanisme de verrouillage. Pour les variantes de coupure de charge, nous échantillonnons et effectuons des tests de fermeture de défaut à pleine force pour garantir que le système d'extinction d'arc fonctionne comme prévu. La liste suivante résume les principaux contrôles de qualité effectués dans notre usine :

• Inspection des matières entrantes : vérification des certifications EPDM et composés conducteurs.
• Surveillance en cours de processus : contrôle SCADA en temps réel des paramètres de moulage par injection.
• Test de décharge partielle à 100 % à une tension phase-terre de 1,5x.
• Inspection aux rayons X d'échantillons aléatoires de chaque lot de production pour détecter les vides internes.
• Tests d'endurance mécanique : 50 cycles d'accouplement/désaccouplement sans dégradation des performances.
• Cycle thermique : connecteurs soumis à 100 cycles thermiques de -40°C à +120°C.

Cette approche rigoureuse signifie que lorsque nos produits quittent l’usine, ils sont prêts à affronter les environnements les plus difficiles. Nous maintenons également une traçabilité : chaque connecteur est marqué d'un code de lot unique, le reliant à ses enregistrements de production. Si jamais une question se pose, on peut retracer toute son histoire de fabrication. Ce niveau de transparence renforce la confiance et garantit que la sécurité n'est pas seulement une affirmation mais un fait vérifiable. Nos clients savent qu'ils disposent d'accessoires de câbles soutenus par un système conçu pour détecter les anomalies avant qu'elles ne deviennent des problèmes.

Résumé : la limite de sécurité des connecteurs séparables

Les connecteurs séparables sont bien plus que de simples dispositifs de jonction ; ce sont des barrières de sécurité conçues pour les installations de commutation moyenne tension. Qu'il s'agisse de permettre des déconnexions visibles, d'incorporer des points de test capacitifs, d'éteindre les arcs et de maintenir l'intégrité du blindage, chaque aspect de leur conception contribue à un environnement de travail plus sûr. Chez Taili Electric Co., Ltd., nous avons consacré notre expertise au perfectionnement de ces composants, garantissant que nos accessoires de câbles répondent aux normes les plus élevées de fiabilité et de protection. La combinaison de matériaux avancés, d'une fabrication précise et d'un contrôle qualité sans compromis donne naissance à des produits sur lesquels vous pouvez faire confiance pour fonctionner lorsque cela compte le plus.

Nous vous invitons à découvrir la différence que fait une véritable ingénierie. Que vous modernisiez une sous-station existante ou conceviez un nouveau réseau de distribution, notre équipe est prête à vous aider avec des spécifications techniques et des conseils d'application.Contactez Taili Electric Co., Ltd. aujourd’huipour discuter de vos besoins en connecteurs moyenne tension et découvrir comment notre usine peut fournir la sécurité et les performances exigées par vos projets. Laissez-nous vous aider à construire un réseau plus sûr, une connexion à la fois.

Foire aux questions (FAQ)
